Рычаг управления оборотами двигателя мотоблока 168F/170F (6,5/7 л.с.) AMG

Рычаг управления оборотами двигателя предназначен для мотоблоков с двигателями 168F/170F (6,5/7 л.с.). Он позволяет задавать режим работы двигателя через механический привод управления. Исправный рычаг должен перемещаться без заеданий и сохранять выбранное положение: от этого зависит удобство регулировки оборотов при работе с техникой.

Конструкция и работа

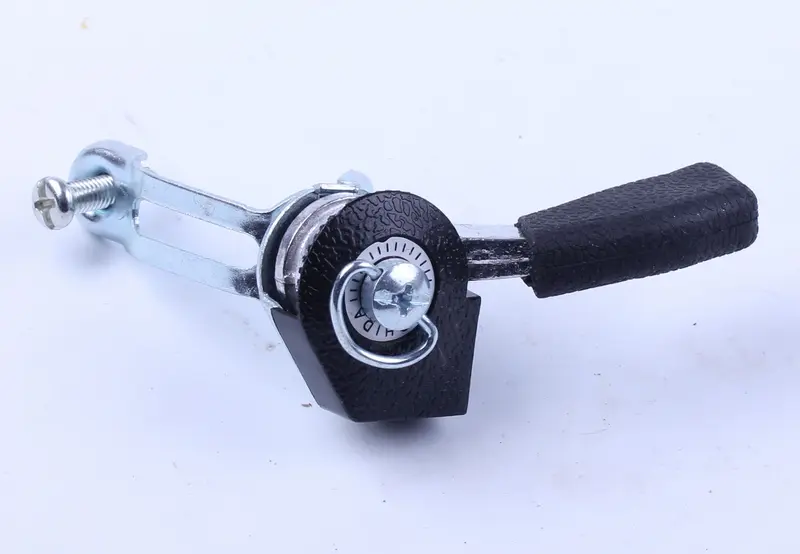

У рычага удлинённая чёрная рукоятка с рельефной поверхностью, поворотное основание и крепёжная скоба с винтом. Возле оси расположена шкала с делениями, а центральный крепёж снабжён кольцом. При подборе учитывают не только форму рукоятки, но и расположение основания: оно определяет, как рычаг встанет на место и останется ли пространство для полного хода.

Рычаг передаёт движение к механизму управления двигателем, поэтому его работа зависит и от состояния соединённого с ним привода. Если обороты меняются рывками или рукоятка возвращается сама, нужно проверить крепление, поворотное соединение и свободу перемещения троса либо тяги. Замена одного рычага не устранит заедание привода, а чрезмерная затяжка оси может сделать регулировку слишком тугой.

Когда нужна замена

Повод осмотреть деталь — заметный люфт на оси, трещины рукоятки или основания, деформация скобы, повреждение резьбы крепежа. Изношенное соединение может перестать удерживать настройку, а погнутый рычаг — задевать соседние детали. Если рукоятка движется, но привод не следует за ней, сначала проверяют место их соединения: неисправность может находиться именно там.

Что сверить при подборе

Сравните снятый рычаг с заменой по форме и способу крепления, расположению стяжного винта, направлению движения рукоятки и доступному диапазону поворота. Отдельно проверьте место присоединения привода: его положение, способ фиксации наконечника и направление выхода троса или тяги. Совпадение обозначения двигателя не заменяет проверку крепления на конкретном мотоблоке.

Рукоятка должна быть доступна с места оператора и проходить весь диапазон, не упираясь в соседние органы управления. Неподходящее основание не получится надёжно закрепить обычной затяжкой, а смещённое присоединение привода может ограничить ход или постоянно натягивать трос. Результатом станет неполная регулировка либо несоответствие положения рычага фактическому режиму двигателя.

Установка и проверка

Работу выполняют при остановленном двигателе, исключив случайный запуск. До снятия отмечают положение старого рычага и прокладку привода, затем отсоединяют трос или тягу и освобождают крепление. Заодно осматривают наконечник, оболочку троса, её упоры и крепёж рядом с рычагом. Детали с трещинами, заломами или повреждённой резьбой требуют внимания до окончательной сборки.

Новый рычаг закрепляют без перекоса, присоединяют привод и проверяют его движение вручную при заглушённом двигателе. Ход должен быть свободным, без натяжения в крайних положениях и контакта с соседними деталями. Настройку выполняют по инструкции к мотоблоку. После сборки проверяют удержание выбранного положения и соответствие перемещения рукоятки изменению оборотов; при заедании сначала устраняют причину, а не увеличивают усилие на рычаге.
