Стартер ручной в сборе для мотоблока и бензогенератора 168F/170F, 6,5/7 л.с., D-150mm AMG

Ручной запуск двигателя

Ручной стартер в сборе предназначен для мотоблока и бензогенератора с двигателем 168F/170F мощностью 6,5/7 л.с. Узел устанавливается со стороны механизма запуска: при вытягивании рукоятки шнур раскручивает катушку, а зацепление передаёт усилие на двигатель. После отпускания рукоятки возвратный механизм убирает шнур обратно. Такой стартер нужен при замене повреждённого корпуса или неисправного пускового механизма целиком.

Конструкция

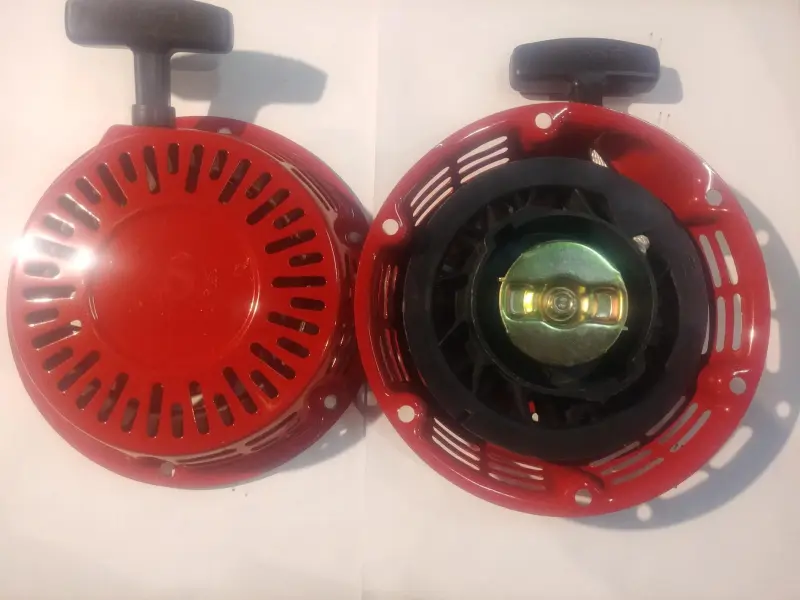

Стартер имеет красный круглый корпус с вентиляционными прорезями, чёрную Т-образную рукоятку и крепёжные отверстия по краю. С внутренней стороны расположены катушка и центральный механизм зацепления. При подборе важна не только форма наружной крышки: ответная часть на двигателе должна совпадать с механизмом стартера, чтобы усилие передавалось без проскальзывания и закусывания.

Обозначение диаметра — D-150mm, то есть 150 мм. Используйте его вместе со сравнением посадки и креплений снятой детали. Одинаковый диаметр сам по себе не подтверждает совпадение всех присоединительных размеров. AMG сохранено в обозначении товара.

Когда требуется замена

Повод проверить стартер — шнур, который перестал полностью возвращаться, рывки при вытягивании, заедание катушки или свободный ход рукоятки без проворачивания двигателя. Изношенный шнур может распушаться и перетираться у выходного отверстия. Трещины корпуса и повреждённые крепления нарушают положение механизма относительно ответной чашки. Если повреждено несколько частей, замена в сборе позволяет обойтись без перестановки внутренних деталей старого стартера.

Тугой ход рукоятки не всегда связан с самим стартером. Не пытайтесь преодолеть резкую остановку сильным рывком: сначала установите причину сопротивления. Отдельно оцените состояние ответной чашки и места зацепления — их износ может вызывать проскальзывание даже после замены пускового механизма.

Что сверить при подборе

• Количество, расположение и расстояния между крепёжными отверстиями.
• Посадочный контур корпуса, его глубину и зазоры до соседних деталей.
• Форму центрального зацепления и его положение относительно ответной чашки.
• Направление выхода шнура и доступ к рукоятке после установки на технику.

Сравнивайте старый и новый стартер со стороны крепления. Несовпадение глубины или вылета механизма может привести к отсутствию зацепления либо постоянному задеванию вращающихся частей. Корпус должен прилегать к посадочному месту свободно: стягивать перекос крепежом или подгонять отверстия вместо проверки совместимости не стоит.

Установка и проверка

Работайте на остановленном остывшем двигателе, исключив случайный запуск. Снимите старый стартер, очистите посадочную поверхность и осмотрите крепления, ответную чашку и направляющую шнура. Повреждённый крепёж замените. Новый узел установите без перекоса, наживите все крепления и затяните их равномерно.

До запуска плавно вытяните рукоятку и проверьте передачу усилия, затем дайте шнуру вернуться, сопровождая рукоятку рукой. Шнур не должен тереться о соседние детали, а корпус — смещаться при натяжении. Не вытягивайте шнур до жёсткого упора и не бросайте рукоятку: удар при возврате нагружает её, шнур и корпус. При скрежете, закусывании или неполном возврате повторно проверьте посадку и зацепление.
