Пружина ручного стартера мотоблока 168F/170F (6,5/7Hp) AMG

Пружина ручного стартера мотоблока 168F/170F (6,5/7Hp) AMG возвращает шкив со шнуром в исходное положение после рывка за рукоятку. При вытягивании шнура пружина накапливает усилие, а при отпускании поворачивает шкив обратно и помогает убрать шнур внутрь корпуса. От её работы зависит, вернётся ли рукоятка к стартеру и будет ли механизм готов к следующему запуску.

Устройство и причины замены

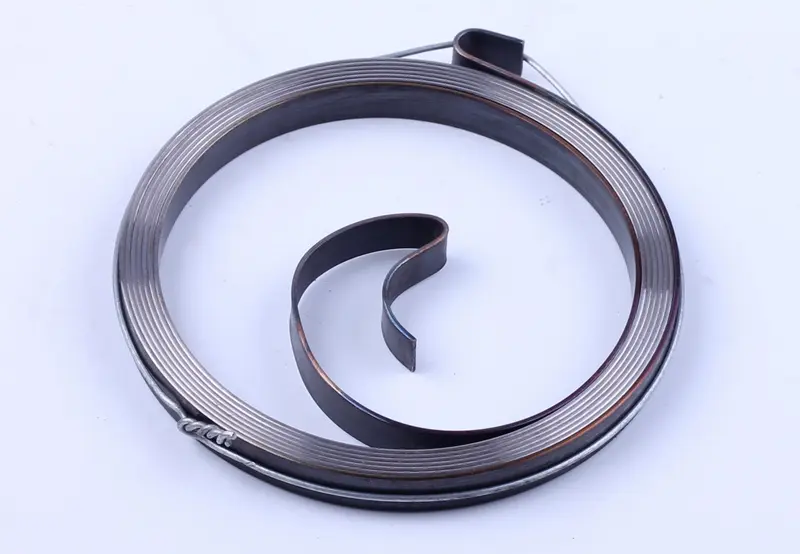

Пружина выполнена в форме плоской ленты, свёрнутой в спираль, с фигурными зацепами на концах. Зацепы соединяют её со шкивом и неподвижной частью стартера. При работе витки изменяют положение внутри посадочного места, поэтому для нормального возврата нужны правильное закрепление концов и свободное вращение шкива.

Повод проверить пружину — шнур остаётся вытянутым, втягивается лишь частично либо рукоятка возвращается без прежнего усилия. При разборке причиной замены могут оказаться обрыв ленты, трещина у зацепа, деформация конца или повреждённые витки. Однако медленный возврат бывает и из-за перетёртого шнура, загрязнения либо перекоса шкива. Если эти причины оставить, новая пружина не восстановит нормальную работу механизма.

Что сверить при подборе

Ориентируйтесь на снятую пружину и конструкцию установленного стартера. Одного обозначения двигателя недостаточно: у стартеров могут различаться посадочное место и крепления. Сравните ширину и толщину ленты, диаметр пружины в сопоставимом свёрнутом состоянии, направление навивки, форму и расположение обоих зацепов. Также проверьте, как внутренний конец входит в шкив, а наружный фиксируется в корпусе.

Зацепы должны соответствовать ответным пазам без подгибания и доработки. Слишком широкая лента может зажиматься при сборке, а несовпадающий загиб — выходить из крепления под нагрузкой. Ошибка в направлении навивки или размерах способна привести к неполному возврату шнура, тугому ходу и повторному обрыву. Состояние посадочных пазов тоже имеет значение: повреждённое крепление не удержит даже подходящую пружину.

Особенности установки

Снимайте стартер при остановленном двигателе, исключив случайный запуск. До разборки запомните расположение шкива и направление укладки пружины. Остаточное натяжение снимайте постепенно, удерживая детали: освобождённая лента может резко развернуться. Работайте в защитных очках и перчатках, не оставляя лицо на пути возможного распрямления витков.

Очистите посадочное место, осмотрите шкив, его опору, пазы для зацепов и шнур. Шкив с трещинами или разрушенным креплением пружины, а также надорванный шнур стоит заменить вместе с повреждённой деталью. Уложите пружину без перекручивания ленты, закрепите оба конца и создайте предварительное натяжение по устройству конкретного стартера. Избыточное натяжение сокращает доступный ход и перегружает зацепы.

После сборки несколько раз плавно вытяните и отпустите шнур, удерживая рукоятку. Он должен втягиваться полностью, без заеданий и резкой остановки шкива до конца рабочего хода. Если возврат неполный или слышно задевание, проверьте укладку витков, фиксацию концов и натяжение до установки стартера на двигатель.
