Тепловой компенсатор выпускного клапана мотоблока 168F/170F (6,5/7 л.с.) AMG

Тепловой компенсатор выпускного клапана предназначен для двигателей мотоблоков 168F/170F с обозначением мощности 6,5/7 л.с. AMG. Это небольшая деталь клапанного механизма, которую подбирают при ремонте контакта между коромыслом и торцом выпускного клапана. От состояния этого сопряжения зависит передача усилия на клапан и возможность правильно выставить тепловой зазор.

Назначение и конструкция

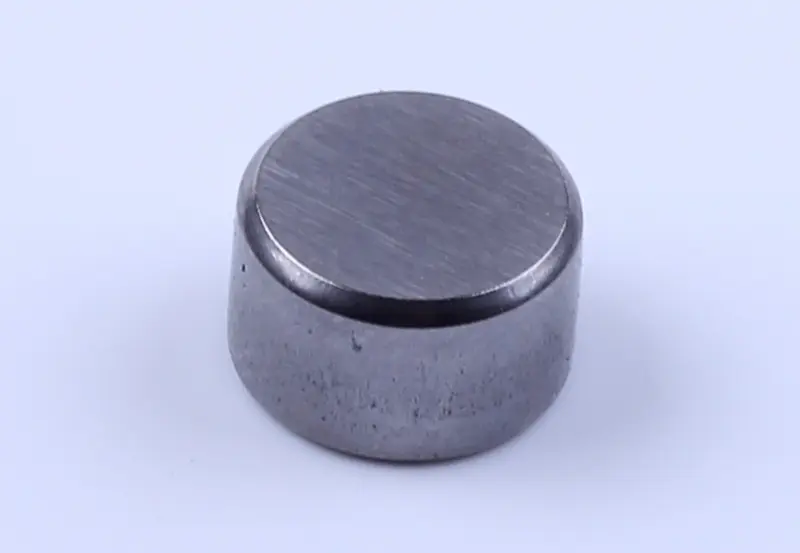

Деталь имеет короткую цилиндрическую форму, плоскую круглую верхнюю поверхность и переход к боковой стенке по краю. При подборе такого компенсатора важна не только наружная форма: посадка на торце клапана и рабочая высота должны соответствовать снятой детали. Разница по высоте меняет положение коромысла относительно клапана и влияет на регулировку механизма.

Выпускной клапан работает с нагревом, поэтому в его приводе предусмотрен тепловой зазор. Название компенсатора само по себе не означает автоматическую регулировку: после сборки зазор проверяют и выставляют по требованиям двигателя. Деталь с выработкой контактной поверхности затрудняет точную настройку, даже если регулировочный винт и остальные части привода исправны.

Когда нужна замена

Поводом для осмотра служат выраженная выработка, вмятины, сколы и повреждения посадочной части. Проверить компенсатор стоит и при повторном появлении стука после регулировки клапанов. Сам по себе шум ещё не указывает на неисправность именно этой детали: одновременно осматривают торец клапана, поверхность коромысла и крепление регулировочного винта. Если повреждена соседняя контактная поверхность, замена одного компенсатора может не устранить причину износа.

Что сверить при подборе

• Обозначение двигателя и устройство привода выпускного клапана на своей технике.
• Наружный диаметр, общую высоту и форму рабочей поверхности снятой детали.
• Геометрию посадочной части, её глубину и соответствие торцу клапана.
• Характер контакта с коромыслом: деталь должна занимать предусмотренное положение без перекоса.

Сильно изношенную поверхность нельзя принимать за эталон первоначальной высоты. Если старый компенсатор разбит или утрачен, размеры уточняют по документации именно своего двигателя либо по исправной детали того же исполнения. Слишком высокая или низкая деталь изменяет геометрию привода; несовпадение посадки может вызвать перекос, местную нагрузку и ускоренную выработку.

Особенности установки

Работу выполняют на остывшем двигателе, исключив случайный запуск. После снятия клапанной крышки очищают место работы, снимают нагрузку с привода выпускного клапана и извлекают старый компенсатор в порядке, предусмотренном конструкцией двигателя. Проверяют торец клапана и коромысло, убирают загрязнения с посадочных поверхностей. Новая деталь должна сесть ровно; подгонка ударами или стачиванием рабочей поверхности недопустима.

После сборки выставляют тепловой зазор по инструкции двигателя и проверяют, что крепёж регулировки затянут, а механизм движется свободно. Состояние прокладки клапанной крышки оценивают до её установки: повреждённую прокладку заменяют. Чрезмерный зазор вызывает ударный контакт, а недостаточный может мешать полному закрытию клапана при нагреве. Поэтому проверка регулировки обязательна и после замены небольшой детали привода.
