Катушка зажигания для мотоблока 168F/170F (6,5/7 л.с.) AMG

Катушка зажигания для мотоблока с двигателем 168F/170F (6,5/7 л.с.) формирует высоковольтный импульс, необходимый для искры на свече. От исправности катушки зависит воспламенение топливной смеси при запуске и во время работы двигателя. Обозначение изделия — AMG. Деталь подбирают при замене неисправной катушки, сверяя её крепление, провод и подключение со снятым образцом.

Устройство и назначение

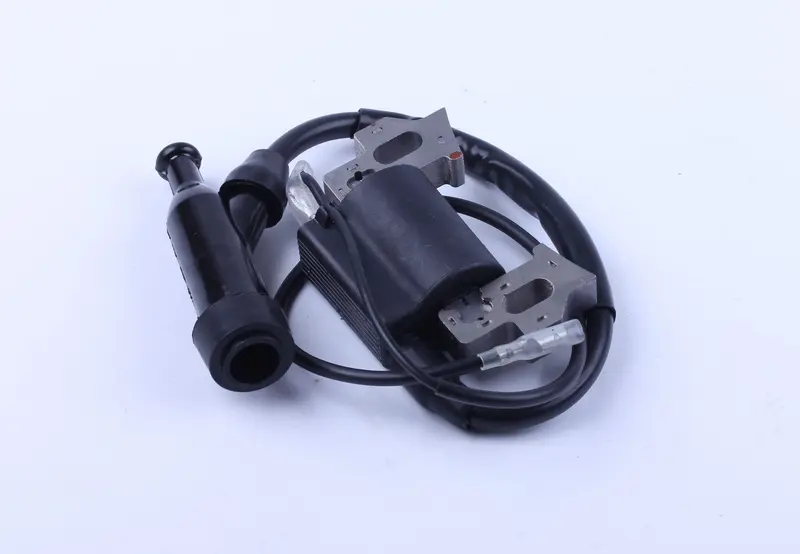

Катушка имеет чёрный корпус, открытый сердечник с крепёжными отверстиями, высоковольтный провод со свечным колпачком и тонкий провод с контактным наконечником. Корпус устанавливается возле маховика, а колпачок соединяет высоковольтный провод со свечой. При подборе важна вся эта связка: совпадение крепления само по себе ещё не означает, что провод удастся правильно проложить и подключить.

Когда требуется замена

Повод проверить катушку — отсутствие искры, затруднённый запуск, перебои или остановка двигателя после прогрева с последующим запуском после остывания. Такие симптомы могут возникать и из-за свечи, повреждённого провода либо системы остановки двигателя, поэтому замену лучше проводить после проверки причины. Трещины корпуса, повреждение изоляции и следы пробоя на колпачке также требуют внимания: через повреждённое место высокое напряжение может уходить на корпус двигателя.

Что сверить при подборе

Сопоставьте расположение и расстояние между крепёжными отверстиями, форму сердечника, габариты корпуса и положение вывода высоковольтного провода. Проверьте, хватает ли длины провода до свечи по штатному маршруту, подходит ли форма колпачка и совпадает ли контакт тонкого провода. Провод должен доходить до свечи без натяжения и не мешать установке кожуха. Ориентируйтесь на исполнение снятой катушки и обозначение двигателя, а не только на сходство корпусов.

Отдельно осмотрите место крепления и пространство возле маховика. Смещённые отверстия или другая форма сердечника могут помешать выставить необходимый зазор. Не стоит подгонять неподходящую катушку изгибом креплений: перекос меняет её положение относительно маховика. Слишком короткий провод будет тянуть колпачок, а лишняя длина без фиксации может попасть к горячим или движущимся деталям.

Особенности установки

Работайте на остановленном и остывшем двигателе. До снятия запомните положение катушки, маршрут проводов и место подключения тонкого провода. Снимите свечной колпачок, отсоедините подключение и отверните крепёж. Очистите посадочные поверхности от загрязнений и установите новую деталь в том же положении. Зазор между сердечником и маховиком выставляйте по руководству конкретного двигателя; слишком малый зазор создаёт риск касания, слишком большой может ухудшить искрообразование.

После затяжки крепежа проверьте свободное вращение маховика без контакта с катушкой. Уложите провода без перегибов, защемления кожухом и касания горячих поверхностей, плотно посадите колпачок на свечу. Заодно осмотрите свечу, её контакт и провод остановки двигателя; повреждённые сопутствующие детали стоит заменить, чтобы они не стали причиной повторных перебоев. Завершив сборку, проверьте запуск, устойчивость работы и штатное выключение двигателя.
