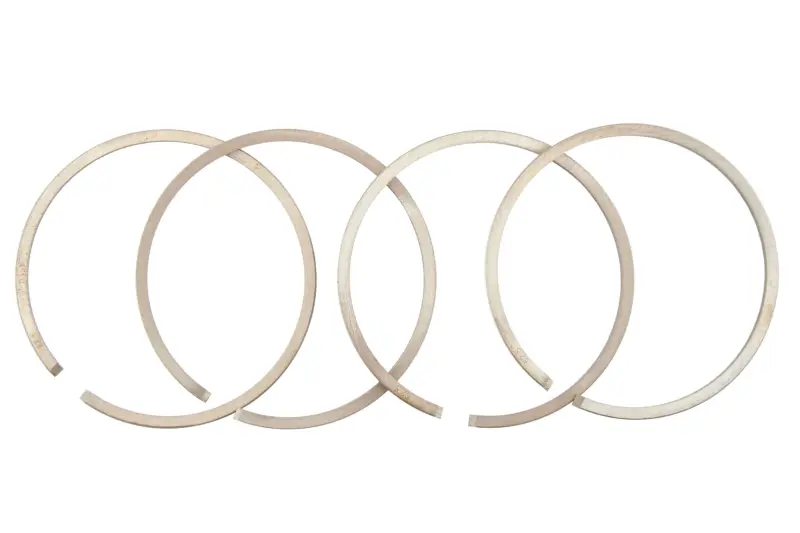

Поршневые кольца ИЖ Юпитер, 2-й ремонт Ø62,50 мм, 4 шт., TNI

Поршневые кольца ИЖ Юпитер Ø62,50 мм — комплект для второго ремонта

Комплект предназначен для восстановления цилиндро-поршневой группы двигателя мотоцикла ИЖ Юпитер после перехода на второй ремонтный размер. Диаметр колец составляет 62,50 мм, в набор входят четыре кольца. Такое количество соответствует двухцилиндровой компоновке двигателя Юпитера: на каждом поршне используются два компрессионных кольца. Детали устанавливаются в канавки поршней и при движении плотно взаимодействуют со стенками цилиндров.

Основная задача колец — уплотнять пространство над поршнем и ограничивать прорыв газов в нижнюю часть двигателя. Исправное уплотнение помогает цилиндрам создавать необходимую компрессию, от которой зависят запуск, тяга и устойчивость работы мотора. Кольца также участвуют в передаче тепла от поршня к стенке цилиндра. В процессе эксплуатации они постоянно перемещаются вместе с поршнями, поэтому постепенно изнашиваются, теряют упругость, могут залегать в канавках или повреждаться.

Когда подходит размер 62,50 мм

Обозначение «2-й ремонт» относится не к модели или поколению мотоцикла, а к ремонтной размерной группе цилиндро-поршневых деталей. Эти кольца следует выбирать для цилиндров ИЖ Юпитер, подготовленных под диаметр 62,50 мм, и соответствующих ремонтных поршней. Они не предназначены для установки в цилиндр стандартного размера только потому, что старые кольца изношены. Перед заказом нужно определить фактический диаметр цилиндров и размер поршней, а также убедиться, что обе стороны двигателя собраны в одной подходящей группе.

Комплект на четыре кольца удобен при одновременном обслуживании двух цилиндров. При частичном ремонте состояние второй цилиндро-поршневой пары также стоит оценить измерением: заметная разница в износе и компрессии между цилиндрами может влиять на равномерность работы двухцилиндрового двигателя. Одной замены колец недостаточно, если цилиндр имеет выраженную овальность, конусность, задиры или ступеньку в верхней зоне хода поршня.

Что проверить перед установкой

• Ремонтный размер: цилиндр, поршень и кольца должны соответствовать диаметру 62,50 мм.
• Состояние цилиндра: рабочую поверхность проверяют измерительным инструментом, а не только внешним осмотром.
• Канавки поршня: они должны быть очищены от нагара и не иметь износа, мешающего кольцам свободно двигаться.
• Зазор в замке: каждое кольцо отдельно помещают в свой цилиндр и контролируют щупом по требованиям руководства по ремонту ИЖ.
• Посадку в канавке: кольцо не должно заедать, чрезмерно болтаться или выступать из канавки после сжатия.
• Фиксацию замков: при сборке замки располагают в предусмотренных конструкцией местах относительно штифтов поршня.

Установка и ввод двигателя в работу

Монтаж выполняют на чистых деталях, не допуская попадания абразива и нагара между кольцом, поршнем и цилиндром. Кольца хрупкие при чрезмерном разгибании, поэтому их разводят только настолько, насколько требуется для прохождения через верхнюю часть поршня; удобнее применять специальный съёмник. После размещения в канавках проверяют свободу движения и правильное положение замков. При вводе поршня в цилиндр кольца равномерно сжимают, не проталкивая их через кромку силой.

Поводом для диагностики колец могут быть снижение компрессии, ухудшение запуска, потеря тяги и нестабильная работа цилиндров. Однако такие признаки встречаются и при износе поршней, цилиндров, уплотнений или других деталей двигателя. Поэтому комплект TNI Ø62,50 мм лучше использовать как часть ремонта, основанного на измерениях цилиндро-поршневой группы. Правильное совпадение ремонтного размера и аккуратная сборка позволяют кольцам нормально приработаться к подготовленной поверхности цилиндров.
