Цилиндро-поршневая группа (ЦПГ) Honda DIO 50 Ø39, p-12 AMG

Цилиндро-поршневая группа для Honda DIO 50 с обозначениями Ø39, p-12 AMG предназначена для замены изношенного цилиндра и поршня. Цилиндр направляет движение поршня, а кольца уплотняют зазор между ним и стенкой цилиндра, помогая удерживать сжатие смеси. От состояния этой пары зависят запуск двигателя и тяга под нагрузкой.

Устройство и состав

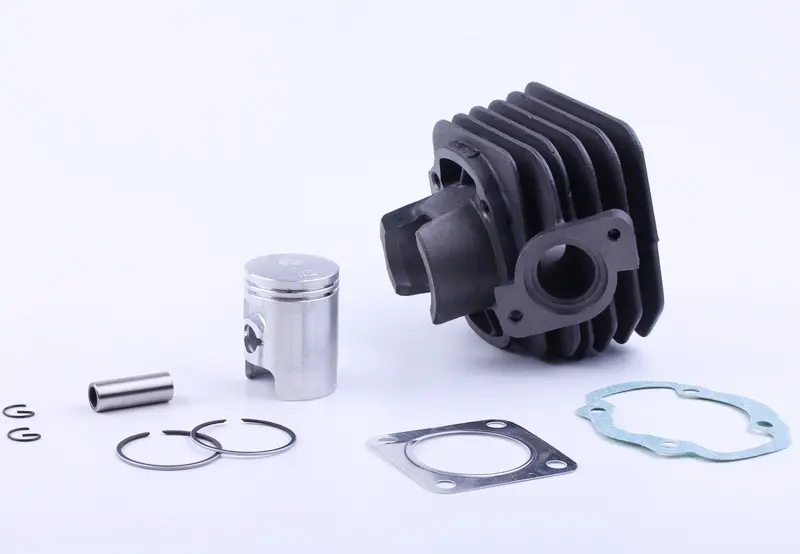

В набор входят цилиндр с наружными рёбрами охлаждения, поршень, два поршневых кольца, поршневой палец, два стопорных кольца пальца и две прокладки. На цилиндре предусмотрены боковой канал с фланцем и крепёжными отверстиями, а также отверстия для установки на двигатель. Рёбра увеличивают поверхность отвода тепла; при сборке между ними не должно оставаться грязи, мешающей охлаждению.

Поршневой палец соединяет поршень с шатуном, а стопорные кольца удерживают палец от бокового смещения. Прокладки уплотняют стыки цилиндра с сопрягаемыми деталями. При замене цилиндра и поршня нужно проверить всю эту связку: изношенная опора пальца или негерметичный стык могут помешать нормальной работе даже после установки новой поршневой.

Когда требуется замена

Поводом для проверки ЦПГ становятся затруднённый запуск, снижение компрессии, потеря тяги и посторонний металлический звук при работе двигателя. После разборки оценивают задиры на стенке цилиндра и юбке поршня, состояние канавок и колец, следы перегрева. Одних внешних симптомов недостаточно: решение о замене принимают после осмотра и измерений, поскольку сходные проявления могут иметь другие причины.

Что сверить при подборе

Ø39 означает диаметр 39 мм, а p-12 обозначает поршневой палец диаметром 12 мм. Эти размеры необходимо сопоставить со снятой поршневой и параметрами двигателя. Одного названия скутера недостаточно: проверяют обозначение двигателя, расположение шпилек, форму основания цилиндра, посадку в картер и расположение каналов. Отдельно сравнивают фланец соединения с выпуском и контуры прокладок.

У поршня сверяют высоту, положение отверстия под палец, форму юбки и расположение канавок. При контрольной сборке проверяют зазоры по требованиям двигателя. Несовпадение геометрии может привести к неправильной работе каналов, контакту деталей или невозможности собрать двигатель. Прокладка не должна перекрывать проходы, а крепёж — стягивать детали с перекосом.

Особенности установки

Сняв старую поршневую, очищают привалочные поверхности и защищают картер от попадания остатков прокладок и грязи. Осматривают верхнюю головку шатуна и подшипник пальца, проверяют отсутствие повреждений и недопустимого люфта. Причину задиров или перегрева устраняют до сборки, иначе повреждение может повториться на новых деталях.

Поршень и кольца устанавливают с учётом их ориентации и требований двигателя. Замки колец совмещают с предусмотренными упорами, палец фиксируют стопорами, проверяя их полную посадку в канавки. Поверхности трения смазывают подходящим моторным маслом. Цилиндр надевают без ударов и усилия через сопротивление колец, а крепёж затягивают равномерно с установленным для двигателя моментом. После сборки проверяют свободное движение поршня, герметичность соединений и соблюдают режим обкатки для новой ЦПГ.
