Коммутатор зажигания Honda DIO AF35 AMG

Коммутатор зажигания Honda DIO AF35 AMG — электронный блок, который управляет моментом искрообразования. Он работает вместе с датчиком зажигания и катушкой: от своевременного срабатывания системы зависят запуск двигателя и устойчивое воспламенение смеси. Деталь меняют при подтверждённой неисправности установленного блока или повреждении его корпуса и подключения.

Корпус и подключение

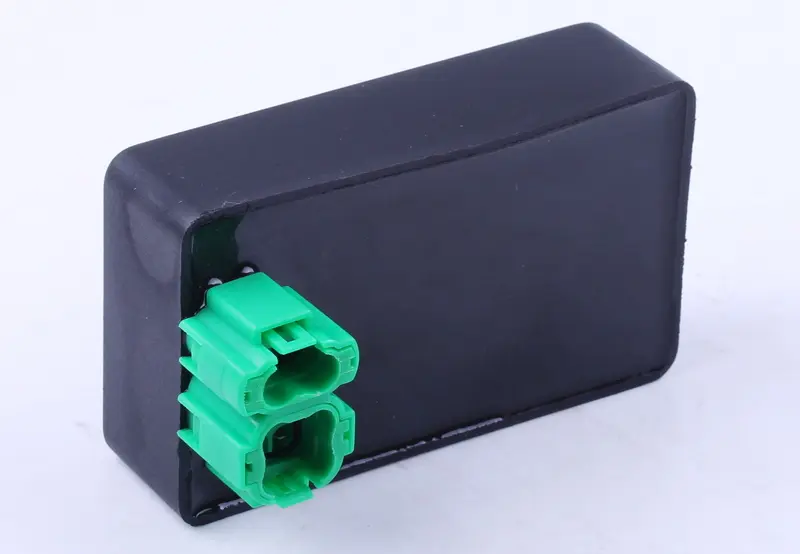

Блок имеет чёрный прямоугольный корпус и два зелёных разъёмных гнезда, расположенных одно над другим у его края. Для подбора важны форма каждого гнезда, направляющие и положение фиксаторов. Они должны соответствовать ответным колодкам проводки. Цвет разъёмов помогает сравнить детали, но сам по себе не определяет назначение контактов и совместимость подключения.

Когда требуется замена

Поводом проверить коммутатор служат отсутствие искры, затруднённый запуск, перебои зажигания и остановка двигателя после прогрева. Эти признаки встречаются и при неисправностях свечи, катушки, датчика либо проводки, поэтому менять блок только по одному симптому не стоит. Сначала исключают плохой контакт, повреждённые провода и неисправность соседних компонентов системы зажигания. Следы перегрева, трещины корпуса и повреждённые выводы также требуют внимания.

Что сверить при подборе

Сравните снятый коммутатор с заменой по обозначениям, числу и расположению контактов, форме разъёмов и схеме подключения. Даже если колодка входит в гнездо, назначение её выводов должно совпадать. Отдельно проверяют соответствие типу питания штатной системы зажигания: одинаковый внешний вид не делает блоки взаимозаменяемыми. Ориентируйтесь на схему конкретного скутера и маркировку установленного оборудования.

Проверьте, помещается ли корпус в штатное место и позволяет ли расположение гнёзд подключить проводку без натяжения. Если на скутере уже меняли жгут или систему зажигания, одного обозначения модели для выбора недостаточно. Не подрезайте направляющие и не переставляйте провода ради подключения: ошибка в назначении контактов может привести к отсутствию искры, неправильной работе двигателя или повреждению компонентов зажигания.

Установка и проверка

Работайте при выключенном зажигании; при наличии аккумулятора отсоедините его минусовую клемму. До снятия запомните расположение блока и прокладку проводов. Освободите фиксаторы колодок и разъедините их, удерживая за корпус, а не за жгут. Заодно осмотрите ответные контакты на окисление, ослабление и следы нагрева, проверьте изоляцию рядом с разъёмами. Повреждённую колодку или участок проводки ремонтируют до подключения нового блока.

Установите коммутатор в штатное крепление, соедините колодки до фиксации и убедитесь, что провода не пережаты и не касаются горячих или подвижных деталей. После восстановления питания проверьте запуск и устойчивость работы двигателя, затем повторите проверку после прогрева. Если перебои сохранились, продолжайте диагностику системы зажигания: исправный коммутатор не устранит дефект катушки, датчика или плохое соединение в проводке.
