Коммутатор зажигания Honda DIO AMG

Коммутатор зажигания Honda DIO AMG — электронный блок, который участвует в управлении искрообразованием. Он работает вместе с датчиком и катушкой зажигания: от согласованной работы этих деталей зависит появление искры в нужный момент. Коммутатор заменяют при подтверждённой неисправности блока, когда нарушения зажигания мешают запуску или устойчивой работе двигателя.

Корпус и подключение

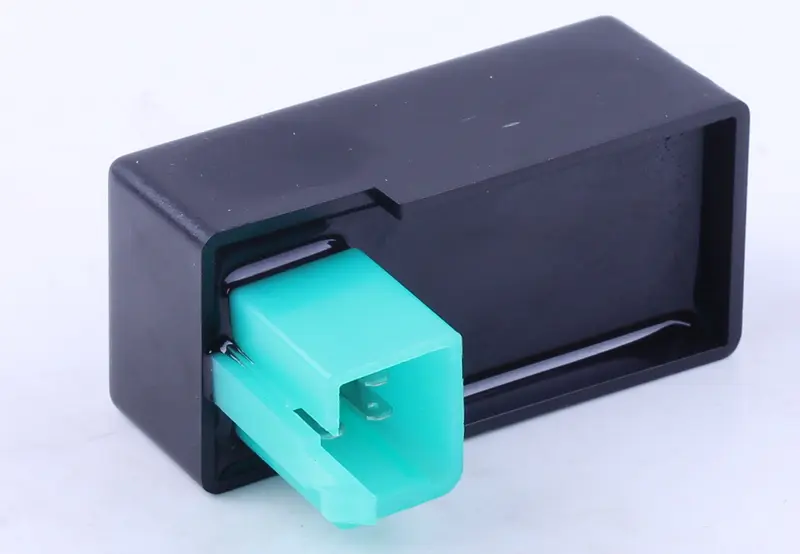

Блок имеет чёрный прямоугольный корпус и выступающий зелёный разъём с направляющими. При подборе важна вся геометрия подключения: форма колодки, расположение ключей, контактов и фиксаторов. Одинаковый цвет разъёма сам по себе не означает взаимозаменяемость. Корпус также должен помещаться в штатном месте, а проводка — подключаться без натяжения и резких перегибов.

Когда нужна замена

Поводом проверить коммутатор могут стать отсутствие искры, периодические перебои, затруднённый запуск или остановка двигателя после прогрева. Такие симптомы встречаются и при неисправностях свечи, катушки, датчика, проводки или контактов, поэтому менять блок только по одному признаку не стоит. Замена обоснована после проверки связанных компонентов по схеме конкретного скутера и исключения плохого соединения в колодках.

Нестабильная работа иногда связана с влагой в разъёме, окислением клемм, ослабленным контактом или повреждением проводов возле колодки. Трещины корпуса и следы перегрева тоже требуют внимания. Если причина находится в соединении, установка нового блока без восстановления контактов может оставить прежние перебои. Осмотрите ответную колодку: подгоревшие или разболтанные клеммы нужно привести в порядок одновременно с заменой неисправной детали.

Что сверить при подборе

Сопоставьте снятый коммутатор с заменой по обозначениям, форме корпуса, креплению, числу и расположению контактов. Затем проверьте назначение выводов и соответствие схеме зажигания скутера. Даже подходящий по форме разъём не подтверждает совпадение распиновки. Учитывайте точную модификацию техники и изменения проводки, если её ранее переделывали: название модели не заменяет проверку подключения.

Установка и проверка

Работайте при выключенном зажигании, соблюдая порядок отключения питания, предусмотренный для скутера. До снятия запомните положение блока и прокладку проводов. Освободите фиксатор разъёма и тяните за колодку, а не за жгут. Проверьте чистоту и сухость контактов, состояние крепления и защитных деталей вокруг блока. Новый коммутатор закрепите в штатном месте так, чтобы корпус не болтался, а провода не касались горячих или подвижных частей.

Разъём должен соединяться без усилия и удерживаться фиксатором. Не подрезайте направляющие и не переставляйте провода ради совпадения колодок без проверки схемы. Ошибка в подключении может привести к отсутствию искры, сбоям зажигания или повреждению электроники. После установки проверьте запуск и устойчивость работы двигателя, затем убедитесь, что соединение и крепление остаются надёжными. Если перебои сохранились, продолжите диагностику системы зажигания, а не считайте новый блок заведомо неисправным.
