Трос заднего тормоза Honda DIO AMG

Трос заднего тормоза Honda DIO передаёт усилие от ручки к механизму заднего тормоза скутера. От свободного перемещения троса зависит плавность нажатия и возврат привода после отпускания ручки. Его меняют при повреждении оболочки, заедании или обрыве жил, а также когда исправный тормозной механизм не удаётся нормально отрегулировать из-за состояния троса.

Устройство и работа

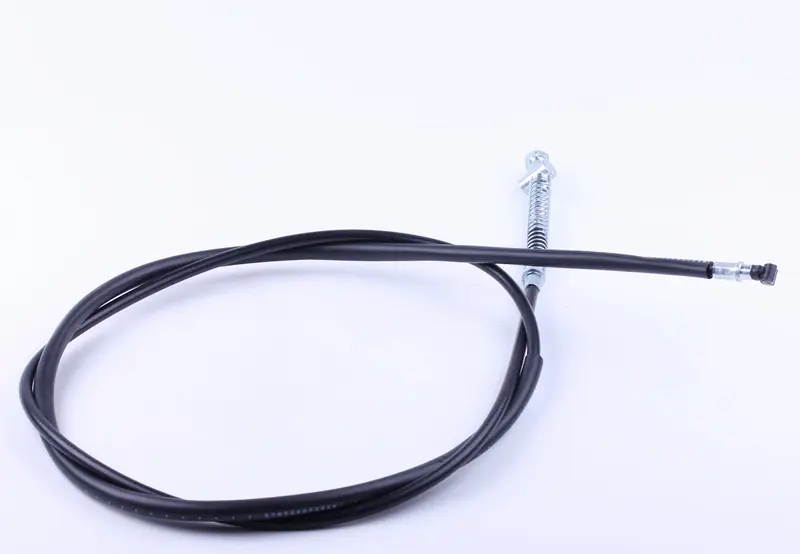

Трос выполнен в чёрной гибкой оболочке, на концах расположены наконечники. Один конец имеет открытый участок с пружиной и резьбовой частью. Оболочка направляет внутренний трос по трассе от руля к заднему тормозу и служит опорой при передаче усилия. Для правильной работы её концы должны полностью сесть в предусмотренные упоры: неплотная посадка меняет ход ручки и мешает точной регулировке.

Когда нужна замена

Повод проверить трос — тугая ручка, рывки при нажатии, медленный возврат или заметно изменившийся свободный ход. При осмотре ищут трещины и заломы оболочки, повреждённые наконечники, распушённые жилы на доступных участках. Через нарушенную оболочку внутрь попадают вода и грязь, из-за чего сопротивление движению растёт. Если жилы уже повреждены, подтяжка регулировки не устраняет причину неисправности.

Похожее поведение может давать и заедающий рычаг тормозного механизма, поэтому при замене стоит проверить его подвижность, состояние возвратных деталей и опор оболочки. Изношенные колодки также влияют на ход привода. Новый трос не компенсирует их износ: эти детали оценивают отдельно, а повреждённые крепления и упоры приводят в порядок до окончательной регулировки.

Что сверить при подборе

Сопоставьте новый трос со снятым по общей длине, длине оболочки и выступающих участков внутреннего троса. Проверьте форму наконечников со стороны ручки и тормозного механизма, расположение упоров, устройство резьбового конца и пружины. Наконечник должен подходить к своему посадочному месту без подпиливания, а резьбовая часть — к штатной регулировочной детали. Одного совпадения названия скутера недостаточно, если крепления или длина отличаются.

Слишком короткий трос натягивается при повороте руля или перемещении подвески и может мешать полному отпусканию тормоза. Слишком длинный сложнее уложить без лишних петель и перегибов. Неверная длина оболочки относительно внутреннего троса способна оставить слишком большой ход ручки либо не дать выставить нужный зазор. Сверка снятой детали помогает избежать ситуации, когда наконечники подходят, но регулировочного диапазона не хватает.

Особенности установки

До снятия запомните трассу прокладки и положение направляющих. Ослабьте регулировку, отсоедините концы и выведите оболочку из креплений. Новый трос проложите по штатному пути без резких изгибов, контакта с горячими поверхностями и защемления облицовкой. Убедитесь, что наконечники закреплены, оболочка села в упоры, а пружина установлена в предусмотренное место.

После сборки выставьте свободный ход по руководству скутера. Несколько раз нажмите и отпустите ручку: движение должно быть плавным, с полным возвратом. Проверьте, что при отпущенном тормозе колесо свободно вращается, а поворот руля не натягивает трос и не меняет работу привода. Затем проверьте торможение на малой скорости в безопасном месте; при заедании или неполном отпускании устраните причину до дальнейшей езды.
