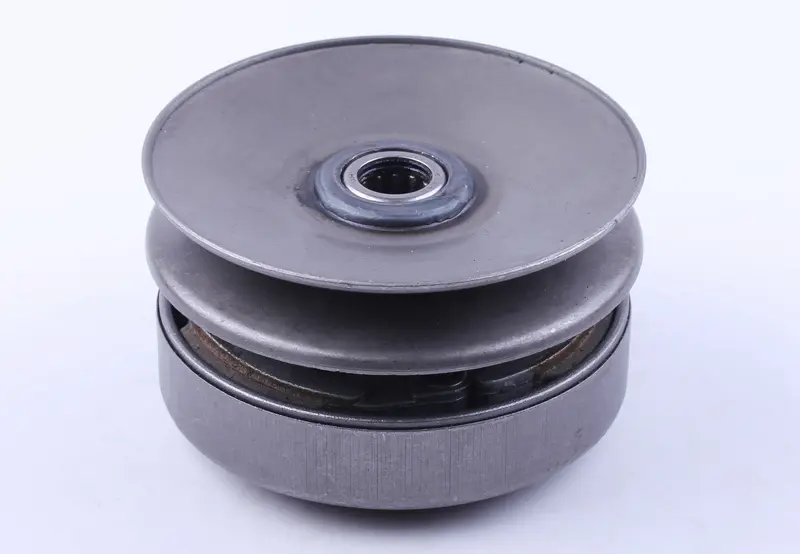

Вариатор задний Honda DIO, TACT, LEAD 50 с барабаном AMG

Задний вариатор с барабаном для Honda DIO, TACT, LEAD 50 предназначен для ремонта ременной трансмиссии скутера. Он находится в задней части вариаторного отсека и работает вместе с ремнём и центробежным сцеплением. Ведомый шкив меняет рабочий радиус ремня при изменении передаточного отношения, а сцепление передаёт вращение через барабан к редуктору. От состояния этих деталей зависят плавность трогания и поведение скутера под нагрузкой.

Конструкция и работа

Две тарелки шкива образуют канавку для ремня. При работе трансмиссии расстояние между ними меняется, и ремень перемещается по их рабочим поверхностям. Барабан служит ответной поверхностью для колодок сцепления: с ростом оборотов они прижимаются к нему и начинают передавать вращение. Исполнение с барабаном позволяет при замене учитывать состояние обеих сопряжённых частей, особенно если старый барабан имеет следы перегрева или выработку.

Когда нужна замена

Повод проверить задний вариатор — рывки при трогании, пробуксовка под нагрузкой, посторонний гул или дрожь со стороны трансмиссии. При осмотре обращают внимание на борозды и повреждения тарелок, заедание подвижной части, люфт и шум при вращении. У барабана проверяют рабочую поверхность: глубокие риски, трещины и следы сильного перегрева требуют отдельной оценки. Такие симптомы могут быть связаны и с ремнём или колодками, поэтому решение о замене принимают после проверки сопряжённых деталей.

Как сверить со снятой деталью

Название модели — отправная точка подбора. Сопоставьте конструкцию старого вариатора, посадку на вал, общую высоту, диаметр тарелок и расположение рабочих поверхностей ремня. Для барабана проверьте посадочное соединение, диаметр и глубину рабочей части, а также соответствие сцеплению. Сравнивать лучше узлы в одинаковом положении, отдельно учитывая втулки, шайбы и другие детали крепления со снятого механизма.

Проверьте также, подходит ли ширина используемого ремня к шкиву и сохраняется ли правильное положение ремня относительно переднего вариатора. Несоответствие посадки мешает надёжно закрепить узел, а ошибка по высоте или диаметру может вызвать перекос ремня либо контакт с крышкой. Неподходящий барабан способен задевать соседние детали или неправильно взаимодействовать с колодками. Подгонка ударами не заменяет проверку размеров.

Особенности установки

Работу выполняют на остывшем двигателе с исключённым случайным запуском. После снятия крышки трансмиссии фиксируют узел подходящим держателем, освобождают крепление и сохраняют порядок шайб и втулок. Одновременно осматривают ремень, колодки и посадочные поверхности. Повреждённый ремень или изношенные колодки могут сохранить пробуксовку даже после замены вариатора. Если требуется разбирать подпружиненную часть, используют приспособление для удержания пружины.

При сборке не допускают попадания масла и смазки на ремень, тарелки и поверхности трения сцепления. Ремень не должен мешать полной посадке деталей при затяжке. Крепёж затягивают с моментом, указанным в руководстве конкретного скутера. До закрытия крышки проверяют свободное вращение и отсутствие задевания. Затем устанавливают крышку и проверяют плавность трогания; стук, сильная вибрация или запах перегретого ремня требуют остановки и повторного осмотра.
