Трос переднего тормоза Suzuki AD50 AMG

Трос переднего тормоза Suzuki AD50 AMG передаёт усилие от ручки на руле к механическому приводу переднего тормоза. При нажатии ручки внутренний трос перемещается относительно оболочки и тянет рычаг тормозного механизма. От свободного хода троса и правильной регулировки зависит, насколько плавно включается тормоз и полностью ли отпускает колесо после отпускания ручки.

Конструкция и причины замены

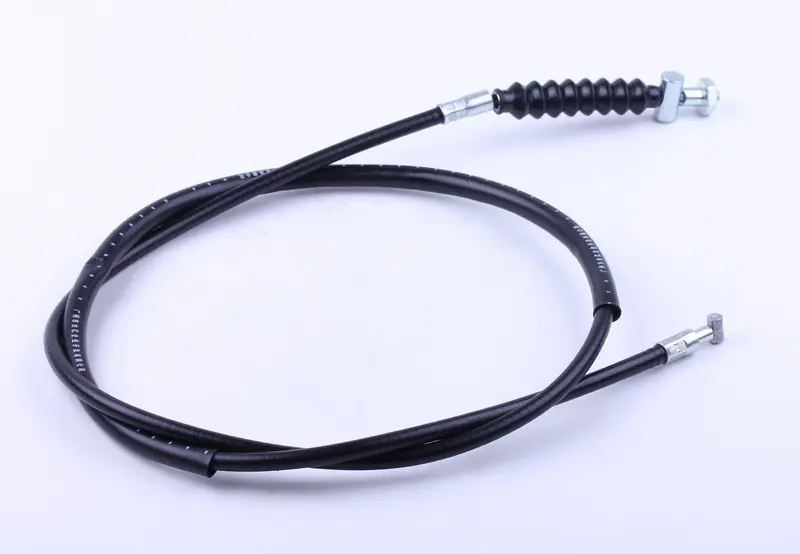

Трос выполнен в чёрной наружной оболочке с оконцевателями. На одном конце расположен гофрированный защитный чехол, на другом — поперечный цилиндрический наконечник для зацепления в приводе. Оболочка направляет внутренний трос по трассе прокладки, а чехол прикрывает участок возле оконцевателя от загрязнений. При подборе имеют значение и форма наконечников, и посадка оболочки в упорах.

Повод проверить трос — тугая ручка, движение рывками, замедленный возврат или необходимость постоянно исправлять свободный ход. Трещины оболочки, заломы, повреждённый чехол и распушённые жилы у наконечника также указывают на необходимость замены. Влага и грязь внутри оболочки увеличивают сопротивление движению, а резкий перегиб мешает тросу скользить даже при внешне целых концах.

Что сверить при подборе

Сравните новый трос со снятым: общую длину, длину оболочки, выход внутреннего троса с обоих концов, форму и размеры наконечников. Отдельно проверьте оконцеватели оболочки, упоры, способ крепления и регулировки. Совпадения только по общей длине недостаточно: иной вылет внутреннего троса может не позволить правильно выставить свободный ход.

Учитывайте штатную трассу от руля до переднего тормоза и места удержания троса. Слишком короткая оболочка натягивается при повороте руля и может воздействовать на тормоз без нажатия ручки. Лишняя длина образует петли, которые трутся о соседние детали или перегибаются. Несовпадение наконечника с посадочным местом мешает надёжно закрепить трос и передать полный ход ручки.

Установка и проверка

Перед снятием запомните расположение троса в направляющих и положение защитного чехла. Ослабьте регулировку, освободите наконечники и выньте оболочку из упоров. Новый трос уложите по штатной трассе без перекручивания и резких изгибов; оконцеватели должны полностью войти в свои посадочные места. Не зажимайте оболочку креплениями так, чтобы она деформировалась.

При замене осмотрите гнездо наконечника в ручке, опорные кронштейны, направляющие и регулировочные детали. Изношенное гнездо или острый край могут повредить новый трос. Повреждённые держатели и защитные детали стоит заменить вместе с ним. Если рычаг тормозного механизма заедает сам по себе, установка нового троса эту причину не устранит.

После сборки выставьте свободный ход по руководству техники. Несколько раз нажмите и отпустите ручку, затем поверните руль в обе стороны: натяжение троса не должно меняться. Убедитесь, что тормоз отпускает, а колесо вращается свободно. Перетянутый трос вызывает постоянное подтормаживание и нагрев, чрезмерно свободный — оставляет недостаточный ход для торможения. Завершите проверку на малой скорости в свободном от движения месте.
