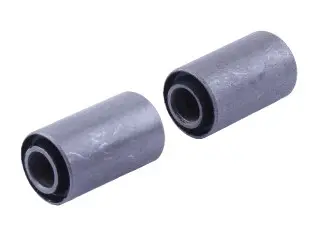

Сайлентблок 25x45x12 мм (D×L×d) AMG

Сайлентблок 25x45x12 мм (D×L×d) AMG

Резинометаллическая втулка с наружным диаметром 25 мм, длиной 45 мм и посадочным отверстием 12 мм — это шарнир подвески, который позволяет деталям поворачиваться друг относительно друга на небольшой угол без металлического стука. Размерность 25x45x12 широко распространена в мототехнике: маятники, проушины амортизаторов, рычаги и кронштейны мотоциклов, мопедов и скутеров чаще всего работают именно на таких втулках.

Конструкция

Деталь состоит из трёх слоёв: наружной стальной обоймы, завулканизированного слоя упругой резины и внутренней металлической втулки под болт или ось. Наружная обойма запрессовывается в проушину и остаётся неподвижной, внутренняя втулка жёстко зажимается крепежом, а весь ход обеспечивает деформация резины. Металл по металлу здесь не трётся, поэтому соединение не требует смазки и не разбивает посадочное отверстие.

Что даёт такая втулка в подвеске

Упругая прослойка гасит удары от неровностей и мелкую вибрацию, которая иначе уходит прямо в раму и на руль. Одновременно шарнир держит геометрию: маятник или рычаг не гуляет вбок, колесо сохраняет плоскость, а крепёж не разбалтывается на каждой яме. Когда резина стареет и трескается, эффект пропадает — появляется стук, задняя часть уводит в поворотах, а соседние детали изнашиваются быстрее.

Как подобрать по размерам

Обозначение D×L×d читается так:

• D = 25 мм — наружный диаметр обоймы, то есть диаметр отверстия в проушине. Замеряйте штангенциркулем само посадочное место: старая выпрессованная втулка обычно деформирована и даёт завышенный результат.
• L = 45 мм — длина втулки. Она должна соответствовать ширине проушины: слишком короткая утонет и даст осевой люфт, слишком длинная не позволит затянуть крепёж между щёк кронштейна.
• d = 12 мм — внутренний диаметр под ось или болт. Рассчитан на крепёж 12 мм: более тонкий болт оставит люфт, более толстый просто не пройдёт.

Когда менять

Замену делают, если при покачивании маятника или амортизатора рукой чувствуется свободный ход, если на неровностях появился глухой стук сзади, если резина по торцам потрескалась и выкрошилась или внутренняя втулка проворачивается и смещается относительно обоймы. Ещё один повод — ржавчина и грязь в проушине: разбитый шарнир пропускает воду, и посадочное место начинает изнашиваться быстрее самой втулки.

Установка

Старую втулку выпрессовывают оправкой или съёмником, посадочное отверстие зачищают от ржавчины и заусенцев. Новую заводят строго соосно, усилие прикладывают только к наружной обойме — давить на внутреннюю втулку нельзя, иначе резиновый слой порвётся. Запрессовку удобно вести в тисках через проставку подходящего диаметра. Крепёж окончательно затягивают, когда подвеска нагружена весом мотоцикла: так резина занимает нейтральное положение и не работает постоянно в скрученном состоянии.

Преимущества

• Упругий резиновый слой между стальными обоймами гасит вибрацию и удары, разгружая раму и крепёж.
• Шарнир работает без трения металла по металлу, поэтому не нуждается в смазке и обслуживании во время эксплуатации.
• Стальная наружная обойма держит натяг в проушине и не даёт разбить посадочное отверстие.

Размерность 25x45x12 универсальна, поэтому перед заказом достаточно снять три замера со своей техники — диаметр проушины, её ширину и диаметр оси. Если старая деталь уже разрушена, ориентируйтесь на посадочное место и крепёж: совпали все три параметра — втулка встанет штатно.
