Концевой выключатель стоп-сигнала рычага переднего тормоза Delta, Alpha AMG

Концевой выключатель стоп-сигнала рычага переднего тормоза Delta, Alpha AMG

Датчик стоп-сигнала переднего тормоза включает задний фонарь в тот момент, когда водитель берётся за правый рычаг на руле. Деталь ставится в корпус ручки переднего тормоза мопедов Delta и Alpha и относится к быстроизнашиваемым электрическим частям: она срабатывает при каждом торможении, поэтому за сезон набирает тысячи циклов и уходит в отказ раньше большинства элементов проводки.

Принцип работы

Внутри корпуса стоит подпружиненный шток с контактной группой. Пока рычаг отпущен, он удерживает шток утопленным и контакт разомкнут. При нажатии на рычаг шток освобождается, контакты смыкаются, и напряжение уходит на нить стоп-сигнала в заднем фонаре. Электроники, регулировок и привязки к полярности здесь нет — это простой механический размыкатель, реагирующий на ход ручки, поэтому он одинаково корректно работает и на технике с аккумулятором, и на моделях с питанием света от генератора.

На мопедах семейства Alpha и Delta стоп-сигнал штатно активируется из двух точек: от педали заднего тормоза и от рычага переднего. Когда передний выключатель отказывает, фонарь загорается только от педали, и торможение одним передним тормозом остаётся для едущих сзади незаметным. Это самая частая причина, по которой концевик меняют не по плану обслуживания, а сразу после того, как заметили пропажу света при работе передним тормозом.

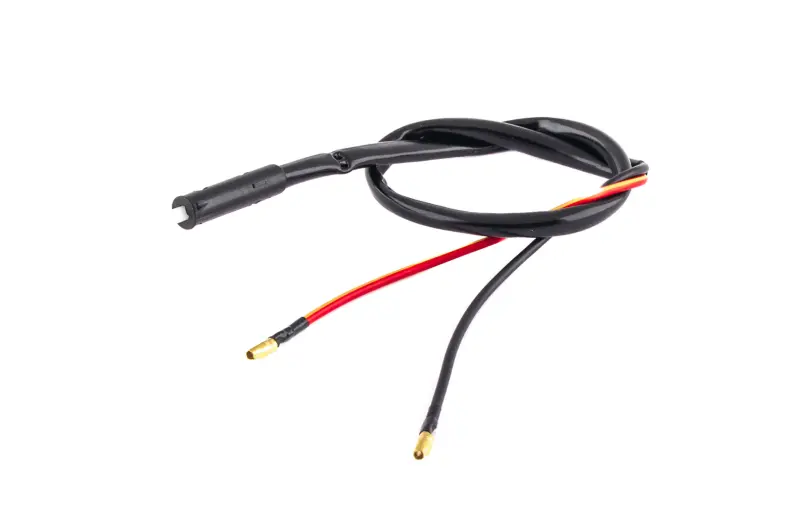

Конструкция

• Компактный корпус выключателя в чёрной изоляции с пазом под толкатель рычага.
• Выводной шнур в общей чёрной оплётке, которая защищает жилы от перетирания о руль, тросы и кронштейн ручки.
• Два провода — чёрный и красный с жёлтой полосой — разведены на длину до жгута.
• Латунные штекерные наконечники типа «пуля» на концах проводов.
• Подключение к штатной проводке выполняется напрямую, без пайки и скруток.

Когда нужна замена

Типовые симптомы простые: стоп-сигнал не загорается при нажатии переднего рычага, хотя от педали работает; фонарь горит постоянно и не гаснет после отпускания ручки; свет появляется через раз или моргает на вибрации; шнур у выхода из корпуса перетёрся, а изоляция потрескалась. Контактная группа здесь мелкая и работает во влаге и дорожной пыли, поэтому окисляется, залипает или теряет упругость — восстанавливать её смысла нет, деталь меняют целиком вместе с проводами и наконечниками.

Как подобрать и установить

Ориентируйтесь на посадочное место в ручке переднего тормоза: снятая и новая деталь должны совпадать по форме корпуса, пазу под толкатель и типу наконечников. Отдельно сравните длину вывода — шнур должен доставать от машинки на руле до разъёмов жгута без натяжения. Порядок замены обычный: снимите клемму с аккумулятора, разъедините наконечники, выньте старый корпус из гнезда ручки, вставьте новый до фиксации и наденьте штекеры обратно. Провода уложите вдоль руля вместе с тросом и прихватите стяжкой так, чтобы шнур не тянулся при полном повороте руля в обе стороны.

После сборки проверьте работу: при отпущенном рычаге фонарь не горит, а при плавном нажатии стоп-сигнал загорается в самом начале хода ручки, ещё до реального замедления. Если свет включается слишком поздно, поправьте посадку выключателя в гнезде и положение толкателя. Такой концевик удобно держать в запасе вместе с лампой стоп-сигнала и предохранителем: без исправного выключателя переднего тормоза мопед фактически ездит с наполовину неработающим стоп-сигналом.
