Катушка генератора Delta малая AMG для мопедов Дельта и Альфа

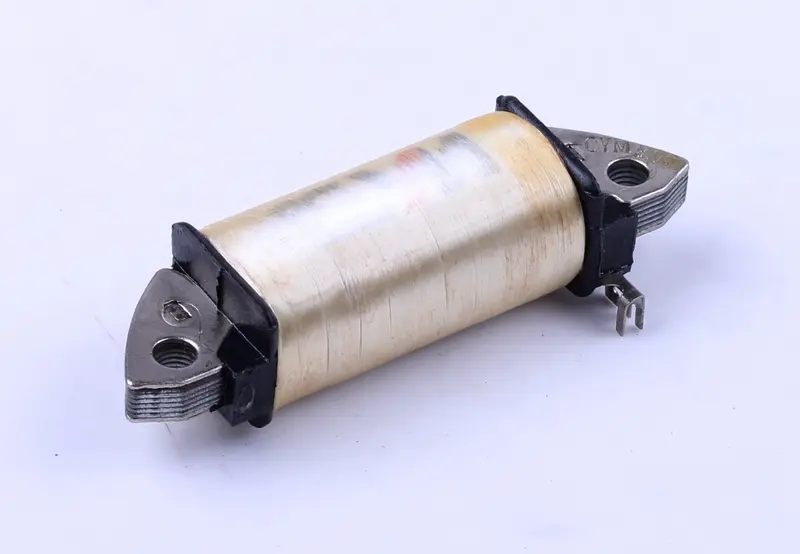

Катушка генератора Delta малая AMG

Обмотка магнето для мопедов Дельта и близких по конструкции моделей Альфа с горизонтальными четырёхтактными двигателями объёмом 50–125 см³. Катушка ставится на пластину статора под левой крышкой картера и работает в связке с маховиком-ротором: постоянные магниты ротора при вращении наводят в обмотке переменное напряжение, которым питается бортовая электрика мопеда. Малый типоразмер — компактная обмотка двухкатушечного генератора, рассчитанная на штатное посадочное место.

Место в генераторе

В схеме «1+1» на статоре соседствуют две обмотки разной величины: одна отвечает за освещение и подзаряд аккумулятора, вторая обслуживает систему зажигания. Каждая закреплена самостоятельно, поэтому из-за отказа одной обмотки менять статор целиком не нужно — достаточно переставить именно эту катушку. Для владельца это самый бюджетный способ вернуть ровный свет и уверенный запуск двигателя.

Каркас обмотки зажат между двумя наборными сердечниками из электротехнической стали: они замыкают магнитный поток ротора и одновременно задают жёсткую посадку на пластине статора. Крепление — два отверстия под штатные винты, вывод обмотки выполнен плоскими ножевыми клеммами под быстросъёмное соединение, так что подключение к проводке обходится без пайки. Обмотка покрыта пропиточным лаком, который удерживает витки от смещения при вибрации и нагреве двигателя.

Когда катушку меняют

• Фара светит тускло, мигает или лампы перегорают при раскрутке двигателя.
• Аккумулятор не набирает заряд, хотя реле-регулятор исправен.
• Мотор не запускается или глохнет на прогреве при рабочих свече, коммутаторе и катушке зажигания.
• Тестер показывает обрыв обмотки либо её замыкание на массу.
• На корпусе заметны следы перегрева: потемневший лак, оплавленная изоляция, окисленные выводы.

Как подобрать замену

Снимите старую катушку и сравните её с новой по четырём точкам: межцентровое расстояние крепёжных отверстий, высота и диаметр намотки, форма сердечника и тип выводов. Сердечник повторяет радиус ротора, поэтому обмотка от статора другого типоразмера сядет с перекосом и начнёт задевать маховик. Полезно замерить сопротивление старой обмотки тестером и сравнить показания с новой: если прежняя катушка ещё прозванивается, цифры дадут ориентир по типу намотки. Заодно определите, какая из двух обмоток статора вышла из строя — малая и большая не взаимозаменяемы.

Установка

Снимите левую крышку картера, зафиксируйте маховик и демонтируйте его съёмником, затем открутите винты статора. Переставьте катушку, уложите провода в штатные пазы, чтобы ротор их не задевал, и равномерно затяните крепёж. Клеммы наденьте плотно и следите, чтобы они не касались металла пластины. После сборки проверьте искру и напряжение на холостых и средних оборотах: свет должен быть ровным, без резких провалов.

Такую катушку имеет смысл держать в ремонтном запасе, если мопед используется каждый день или зимой. Обмотка генератора относится к деталям, отказ которых останавливает технику на месте, а замена вместе со снятием маховика занимает меньше часа в обычном гараже.
