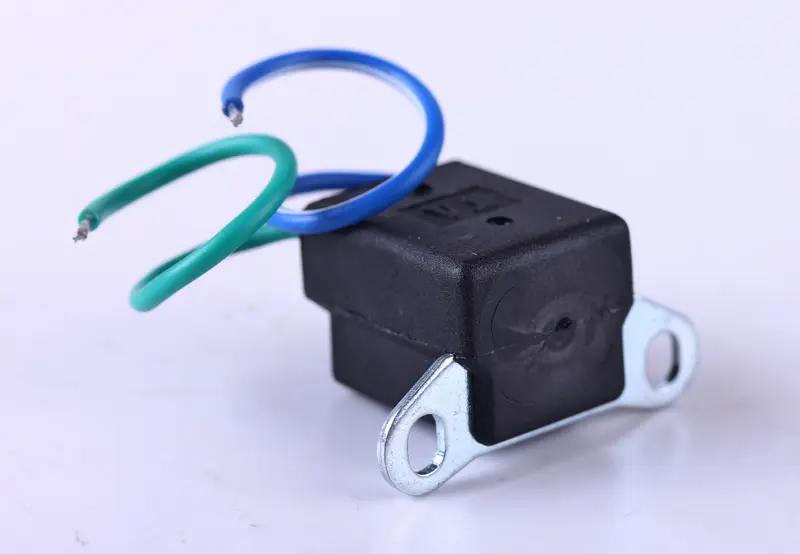

Датчик Холла Delta (под 1+1 катушек) для мопедов Delta, Alpha

Датчик Холла Delta (под 1+1 катушек)

Импульсный датчик системы зажигания для мопедов семейства Delta и Alpha с генератором исполнения «1+1 катушек». Именно он сообщает коммутатору, в какой момент поршень подошёл к точке воспламенения, поэтому от исправности этой небольшой детали напрямую зависит, заведётся ли двигатель с первого кика и ровно ли он держит обороты на ходу.

Назначение и принцип работы

Деталь устанавливается рядом с маховиком-ротором генератора и реагирует на проходящий мимо неё выступ (метку) на ободе маховика. При каждом обороте коленвала формируется короткий управляющий импульс, который уходит на коммутатор CDI. Коммутатор по этому импульсу открывает разряд на катушку зажигания, а та подаёт высокое напряжение на свечу. Без корректного сигнала блок зажигания просто не знает, когда давать искру: смесь в цилиндре не поджигается, и мотор либо не запускается вовсе, либо работает с провалами и рывками.

Для каких моторов подходит

Позиция рассчитана на четырёхтактные китайские двигатели мопедного типа объёмом примерно 70–125 см³, которые ставят на Delta, Alpha и близкие по конструкции модели. Ключевой признак подбора — исполнение генератора: форма кронштейна и положение чувствительной части сделаны под статор варианта «1+1 катушек». На моторах с другой компоновкой статора — например, с большим числом катушек освещения или с однопроводным датчиком — применяется другая деталь, и внешне похожий датчик станет на посадочное место неправильно.

Признаки, что датчик пора менять

• Полностью пропала искра при исправных свече, катушке зажигания и коммутаторе.
• Двигатель заводится через раз или только «с толкача».
• Искра появляется и исчезает по мере прогрева мотора или на вибрации.
• Мотор глохнет на холостых и не набирает обороты под нагрузкой.
• Оборван, перетёрт или окислен провод на выходе из корпуса датчика.

Перед покупкой стоит прозвонить старую деталь мультиметром и осмотреть проводку до коммутатора: нередко виноват не сам датчик, а перетёртая об раму изоляция или рассыпавшийся контакт в фишке.

Как подобрать замену

Снимите старую деталь и сравните её с новой по трём вещам: форма и вылет металлического кронштейна, расстояние между крепёжными отверстиями и количество выходящих проводов. Длина косички должна позволять дотянуться до штатного места стыковки с проводкой без натяга. Если на вашем моторе подключение сделано через разъём, а не напрямую, старую фишку аккуратно снимают и переносят на новую деталь.

Преимущества

• Стальной кронштейн с двумя крепёжными отверстиями держит датчик жёстко — рабочий зазор до маховика не «уплывает» от тряски, и момент искрообразования остаётся стабильным.
• Цельный залитый корпус без разборных стыков спокойно переносит вибрацию, нагрев от двигателя и брызги из-под переднего колеса.
• Два мягких изолированных вывода упрощают монтаж: соединение делается пайкой или скруткой с термоусадкой, без переделки штатной проводки.

Установка

Работа выполняется со снятой левой крышкой картера. Датчик прикручивается к посадочной площадке двумя винтами, после чего маховик проворачивается вручную: выступ ротора должен проходить мимо чувствительной части свободно, без касания. Затягивать крепёж нужно равномерно и без фанатизма, чтобы не повести кронштейн. Провода укладывают по штатной трассе и прихватывают хомутами подальше от выпускной трубы и подвижных деталей. После сборки проверяют искру на выкрученной свече и только затем ставят крышку на место.

Такой датчик относится к расходным позициям, которые опытные владельцы держат в запасе вместе со свечой и коммутатором: на китайских мопедах именно эта тройка чаще всего отвечает за внезапную потерю искры в дороге.
