Патрубок карбюратора Delta AMG металлический (впускной коллектор)

Патрубок карбюратора Delta AMG — металлический впускной коллектор

Соединяет карбюратор с головкой цилиндра на мопедах Delta и родственных китайских моделях с горизонтальным четырёхтактным двигателем. Через него подготовленная топливно-воздушная смесь идёт от карбюратора во впускной канал, поэтому от плотности этого стыка напрямую зависит, ровно ли держит мотор холостые обороты и как он отзывается на ручку газа.

Конструкция

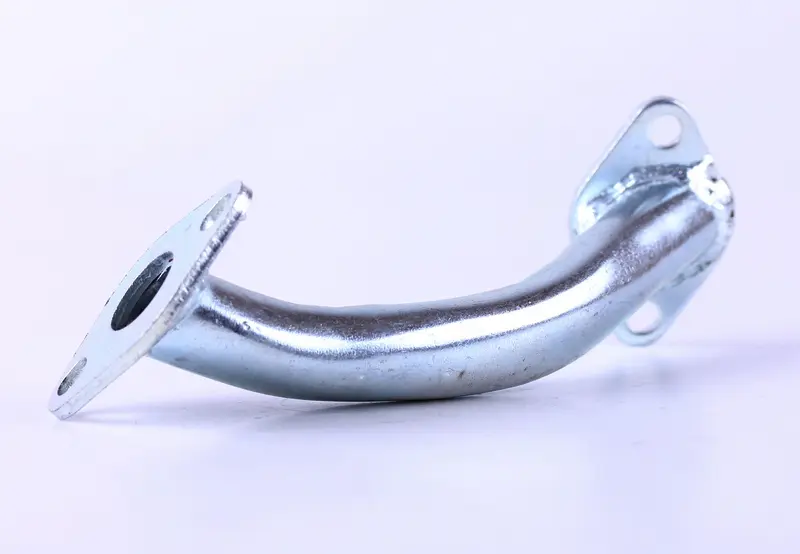

Деталь выполнена из металлической трубки с плавным изгибом и двумя приварными фланцами: один прижимается к посадочной плоскости головки цилиндра, второй принимает корпус карбюратора. Каждый фланец рассчитан на два крепёжных отверстия, поэтому карбюратор садится строго по оси и не разбалтывается от вибраций. Поверхность защищена светлым цинковым покрытием — оно сдерживает налёт ржавчины там, где деталь постоянно работает рядом с нагретой головкой, попадает под дождь и дорожную грязь.

Металлическое исполнение коллектора берут взамен пластиковых и композитных: оно не размягчается от температуры, не набухает от бензина и не трескается по горловине, из-за чего мотор перестаёт подсасывать лишний воздух. Форма изгиба повторяет заводскую компоновку, так что карбюратор оказывается на штатном месте, а тросик газа и топливный шланг ложатся без натяга.

Преимущества

• Металл держит форму при нагреве — стык с головкой цилиндра остаётся плотным и не даёт подсоса воздуха на прогретом моторе.
• Стойкость к бензину и маслу: посадочные плоскости не разбухают и не теряют геометрию за сезон эксплуатации.
• Два крепёжных отверстия на каждом фланце — жёсткая посадка карбюратора без перекоса и самоотвинчивания от вибрации.
• Цинковое покрытие оттягивает появление коррозии в зоне двигателя, где деталь открыта воде и грязи.

Как подобрать

Снимите старый коллектор и сравните его с новым по трём точкам: внутренний диаметр под входной патрубок карбюратора, межцентровое расстояние крепёжных отверстий на фланцах, а также длина и направление изгиба. У мопедов серии Delta и Alpha встречаются исполнения с разным проходным сечением и разной высотой трубки, поэтому ориентируйтесь на реальные размеры снятой детали и на объём двигателя своего мопеда. Уплотнительную прокладку между фланцем и головкой меняйте вместе с коллектором: старая уже примята и плотного прилегания не даст.

Когда пора менять

Типичные поводы — неустойчивый холостой ход, плавающие обороты, провал при резком открытии газа, хлопки во впуск, мокрые топливные подтёки или копоть вокруг фланца, трещины и деформация старого патрубка, сорванная резьба и разбитые крепёжные отверстия. Проверка простая: если на прогретом двигателе обороты меняются при обработке стыка аэрозолем, воздух идёт мимо карбюратора и соединение нужно восстанавливать.

При установке очистите плоскость головки от остатков старой прокладки, поставьте новую, наживите крепёж и затягивайте равномерно крест-накрест, без перетяга. Затем посадите карбюратор на второй фланец, проверьте свободный ход тросика газа и после первого прогрева подтяните крепёж повторно — металл и прокладка дают небольшую усадку.
