Патрубок карбюратора (впускной коллектор) Yamaha JOG 3KJ AMG

Патрубок карбюратора для Yamaha JOG 3KJ соединяет карбюратор с впуском двигателя и образует канал для топливно-воздушной смеси. Его также называют впускным коллектором. Герметичность этого соединения нужна, чтобы воздух поступал через карбюратор в рассчитанном количестве: трещина или неплотная посадка создаёт подсос воздуха и нарушает состав смеси. В обозначении детали сохранён индекс AMG.

Конструкция и соединения

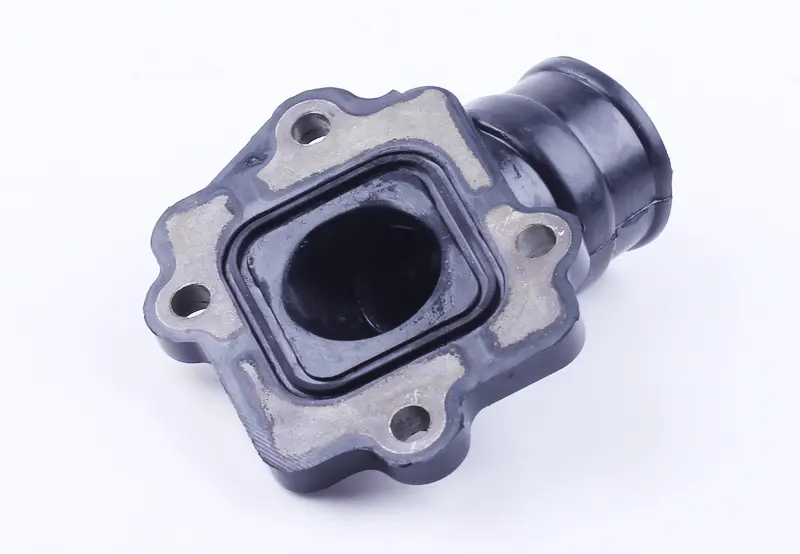

Патрубок имеет изогнутую форму, круглый присоединительный конец с наружным буртиком и фланец с четырьмя крепёжными отверстиями. На привалочной стороне вокруг проходного отверстия расположен замкнутый уплотняющий контур. При подборе учитывают обе стороны соединения: фланец должен совпасть с ответной частью, а круглая горловина — с посадкой карбюратора. Угол отвода определяет положение карбюратора после сборки.

Когда требуется замена

Повод осмотреть коллектор — трещины на корпусе, повреждение горловины, деформация фланца или следы негерметичности на стыках. Особого внимания требуют участки возле креплений и места перехода от фланца к изгибу: при перекосе или натяжении соединения нагрузка приходится именно на них. Если посадочное место уже не удерживает соединение плотно, дополнительная затяжка крепежа не устраняет причину износа.

Подсос воздуха может сопровождаться неустойчивым холостым ходом, затруднённым запуском и задержкой снижения оборотов после отпускания газа. Эти признаки сами по себе не доказывают неисправность патрубка, поэтому проверяют его корпус и прилегание стыков. Замена повреждённого коллектора восстанавливает герметичность этого участка впуска, но не заменяет проверку других возможных причин нестабильной работы двигателя.

Что сверить со снятой деталью

• Форму фланца, расположение четырёх отверстий и расстояния между их центрами.
• Размер проходного отверстия, форму привалочной поверхности и уплотняющего контура.
• Посадочный диаметр и длину круглой горловины, положение буртика.
• Направление изгиба и расстояние от фланца до места соединения с карбюратором.

Сравнивайте размеры по неповреждённым участкам снятого патрубка. Сильно деформированная горловина может дать ошибочный результат измерения. Совпадения только крепёжных отверстий недостаточно: после установки карбюратор должен занимать своё положение без натяжения соседнего впускного соединения. Неподходящий угол или посадка могут мешать сборке и оставлять зазор, через который будет поступать лишний воздух.

Особенности установки

Работайте на остывшем двигателе. Сначала очистите участок вокруг соединений, освободите крепление карбюратора и снимите старый патрубок, не допуская попадания грязи во впуск. Удалите остатки старого уплотнения с ответной поверхности без царапин. Осмотрите сопрягаемые поверхности, крепёж и хомут соединения, если он предусмотрен конструкцией; повреждённые уплотнения замените.

Установите патрубок без перекоса, наживите весь крепёж и затягивайте его равномерно с усилием, указанным в руководстве по технике. Не подтягивайте фланец болтами через зазор и не пытайтесь компенсировать несовпадение посадки чрезмерной затяжкой. После подключения карбюратора проверьте плотность соединений и отсутствие натяжения. При запуске убедитесь, что стыки герметичны, а холостой ход устойчив.
