Жгут проводки Active AMG

Жгут проводки Active AMG предназначен для соединения электрооборудования мопеда. Он объединяет провода в разветвлённую сборку с разъёмами и выводами для подключения. Такую проводку подбирают при восстановлении штатных соединений, когда старый жгут повреждён, изоляция растрескалась или многочисленные скрутки мешают разобраться в подключении. Исправные соединения нужны для устойчивой работы подключённых приборов и отсутствия перебоев при движении.

Устройство и причины замены

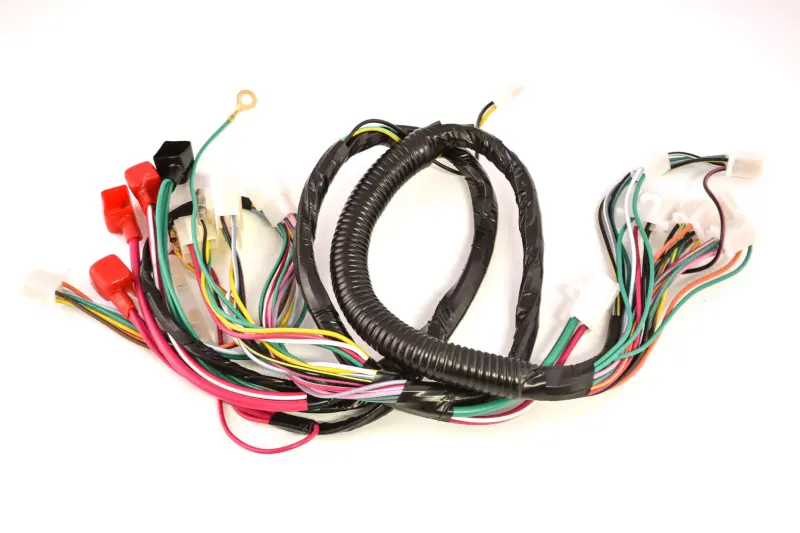

Провода разных цветов собраны в общий жгут, от которого отходят отдельные ветви. На участках сборки есть чёрная обмотка и гофрированная оболочка. На концах расположены светлые разъёмы, выводы с защитными колпачками и кольцевая клемма. При подборе имеют значение не только сами наконечники, но и расположение ответвлений: каждый вывод должен доходить до своего места без натяжения и лишних петель.

Повод проверить проводку — периодическое пропадание контакта, перебои при повороте руля, потемневшие разъёмы, оголённые жилы и следы перегрева. Повреждения часто появляются в местах перегиба, под креплениями и там, где жгут трётся о раму. Влага в соединениях вызывает окисление контактов. Если дефектов много или прежний ремонт изменил разводку, замена сборки помогает восстановить понятное расположение проводов. При этом неисправный потребитель или плохой контакт в ответной колодке могут повредить и новую проводку — причину перегрева нужно устранить.

Что сверить со снятым жгутом

Разложите старую проводку и сравните общую трассу, длину ветвей, точки выхода проводов, форму колодок и расположение их фиксаторов. Проверьте число контактных мест, фактически установленные контакты и назначение каждого вывода по схеме мопеда. Совпадающий корпус разъёма ещё не означает одинаковое подключение: провода внутри могут стоять в другом порядке. Цвет изоляции удобен для ориентирования, но проверять назначение только по цвету нельзя.

Отдельно сопоставьте наконечники и ответные соединения на технике. Колодки должны соединяться без подрезания корпуса и чрезмерного усилия, а клеммы — надёжно удерживаться в посадочных местах. Ошибка в разводке способна вызвать отказ приборов, короткое замыкание или нагрев проводов. Не стоит компенсировать неподходящее расположение ветвей натяжением жгута либо соединять выводы наугад.

Особенности установки

Работайте при выключенном зажигании и отключённом аккумуляторе, если он установлен. До снятия старого жгута отметьте подключения и места крепления. Новую сборку сначала разложите по прежнему маршруту, проверьте свободный ход руля и запас длины у подвижных участков. Провода не должны касаться горячих деталей, острых кромок или попадать под облицовку в местах её прижима. Крепления должны удерживать оболочку, не пережимая её.

Во время замены осмотрите ответные колодки, фиксаторы, защитные чехлы и места крепления кольцевых клемм. Оплавленные разъёмы и ослабленные контакты замените, повреждённые держатели жгута восстановите. До подачи питания проверьте соответствие подключений схеме и отсутствие замыкания. Затем последовательно проверьте работу подключённого оборудования; окончательно закрепляйте проводку после проверки всех соединений.
