Реле поворотов Delta, Alpha, 2 контакта, звуковой сигнал AMG

Реле поворотов со звуковым сигналом

Реле поворотов Delta, Alpha с двумя контактами предназначено для прерывистой работы указателей поворота. Оно задаёт включение и выключение ламп при выбранном направлении, а звуковой сигнал помогает заметить, что поворотники продолжают работать. Такое напоминание полезно после завершения манёвра, когда переключатель ещё не возвращён в нейтральное положение. Обозначение изделия — AMG.

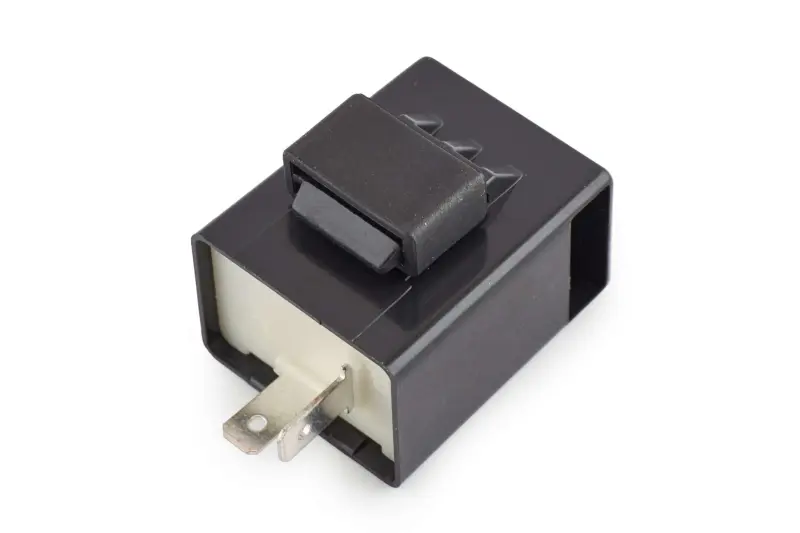

У реле чёрный прямоугольный корпус, два плоских контактных вывода и наружный держатель. При замене нужно учитывать не только число контактов, но и их расположение: ответная колодка должна подходить к выводам, а корпус — размещаться в штатном месте без натяжения проводов. Держатель также стоит сравнить со снятой деталью, чтобы реле можно было закрепить и оно не оставалось висеть на проводке.

Когда стоит проверить реле

Повод для проверки — указатели перестали мигать, светятся постоянно, включаются с перебоями или заметно изменили ритм работы. Отсутствие привычного звукового сигнала тоже требует внимания, особенно если одновременно нарушилось мигание. Эти признаки могут быть связаны не только с реле: перегоревшая лампа, окисление соединений, ослабленный контакт или повреждение провода способны вызвать похожие неполадки. Если не работает только один указатель, сначала проверяют его лампу и соединение.

Что сверить при подборе

Сравните обозначения и схему подключения старого реле, количество и ориентацию выводов, форму колодки и способ крепления. Отдельно проверьте соответствие напряжению бортовой сети и нагрузке установленных ламп. Двух контактов недостаточно для выбора: внешне близкие реле могут требовать разных условий работы. Ошибка с подключением или нагрузкой способна привести к отсутствию мигания, неправильному темпу, нагреву соединений или повреждению детали.

Если обычные лампы заменены светодиодными, подбирать реле нужно с учётом этой переделки. Совпадение разъёма само по себе не подтверждает работу с новой нагрузкой. Для проверки используйте характеристики снятого реле, сведения о лампах и схему проводки мопеда. Заодно осмотрите клеммы: следы перегрева, потемнение и слабая посадка требуют устранения, иначе замена одного реле может не решить проблему. Повреждённую колодку или контакт меняют по состоянию.

Замена и проверка работы

Выключите зажигание и обесточьте место подключения согласно схеме техники. До снятия запомните расположение проводов или отметьте их, затем отсоедините колодку, удерживая её за корпус, а не вытягивая за провода. Освободите старое реле из крепления, сравните выводы и подключите новое по назначению контактов. Если разъём не садится свободно, выясните причину: подгибание выводов и подключение с усилием могут повредить соединение.

Закрепите корпус так, чтобы проводка не была натянута, не пережималась и не касалась горячих или подвижных деталей. После восстановления питания проверьте левую и правую стороны по отдельности: все соответствующие указатели должны мигать, звуковое сопровождение — работать при включённых поворотниках, а после отключения переключателя сигнализация должна прекращаться. При перебоях повторно проверьте соединения и соответствие ламп выбранному реле.
