Реле поворотов Delta, Alpha, 2 контакта AMG

Реле поворотов Delta, Alpha с двумя контактами служит для прерывистой работы указателей поворота. Оно периодически включает и отключает питание ламп, чтобы выбранная сторона подавала мигающий сигнал. Деталь меняют при неисправности штатного реле, когда поворотники перестают мигать или работают нестабильно. Обозначение изделия — AMG.

Корпус и подключение

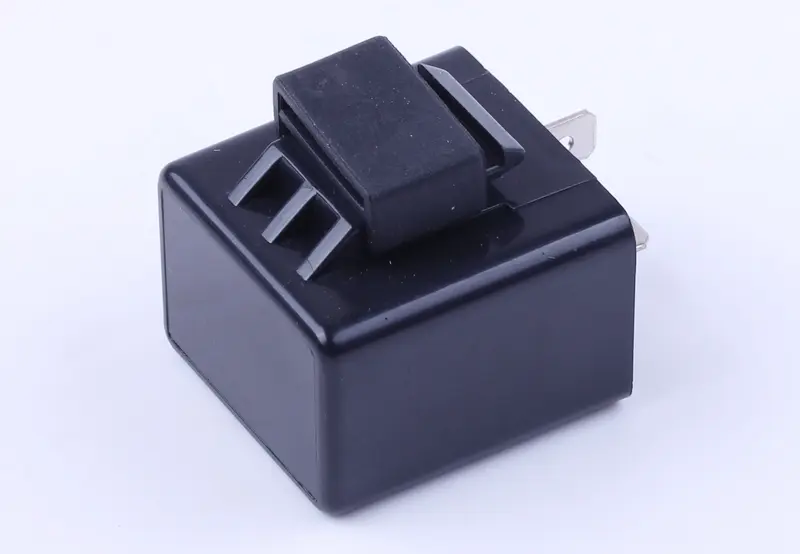

Реле выполнено в чёрном корпусе прямоугольной формы, с плоскими контактными выводами и наружным держателем. При замене имеют значение не только два контакта, но и их расположение, форма ответных клемм и способ крепления. Корпус должен размещаться на штатном месте без давления со стороны облицовки, а провода — подходить к выводам без натяжения и резких перегибов.

Когда требуется замена

Повод проверить реле — постоянное свечение ламп вместо мигания, отсутствие мигания с обеих сторон или периодические сбои. Такие проявления сами по себе ещё не определяют виновника: перегоревшая лампа, окислившаяся клемма, слабое соединение с массой или повреждённый провод также нарушают работу указателей. Если неисправность затрагивает только одну сторону, сначала стоит проверить её лампы и соединения. Замена исправного реле не устранит плохой контакт в другом месте проводки.

Что сверить при подборе

Сравните снятое реле с новым по количеству и расположению выводов, посадке разъёма, габаритам корпуса и держателю. Также сверьте рабочее напряжение и допустимую нагрузку по маркировке штатной детали или документации техники. Совпадение формы корпуса не означает совпадения параметров. Клеммы должны соединяться плотно, без подгибания выводов и переделки крепления; свободная посадка способна вызвать перебои при вибрации.

Отдельно учитывайте тип установленных указателей. После перехода с ламп накаливания на светодиодные нагрузка меняется, и подходящее по разъёму реле может работать с неверной частотой либо не обеспечивать мигание. Подбирайте его под фактическую нагрузку системы. Если на выводах старой детали есть обозначения, сверяйте назначение контактов по схеме подключения, а не только по положению проводов: двухконтактное подключение само по себе не задаёт их назначение.

Установка и проверка

Отключите зажигание и обесточьте технику по её инструкции. Запомните расположение проводов, освободите старое реле из крепления и снимите разъём, удерживая его за корпус, а не за провода. Осмотрите ответные клеммы и изоляцию рядом: следы перегрева, зелёный налёт и ослабленные соединения нужно устранить. Повреждённый разъём или держатель заменяют по состоянию, иначе новая деталь останется с ненадёжным подключением или креплением.

Подсоедините реле согласно схеме техники и закрепите его так, чтобы корпус не болтался, а выводы не касались соседних деталей. После восстановления питания проверьте отдельно левую и правую стороны, работу всех указателей и контрольной лампы, если она предусмотрена. Неровный ритм, пропуски мигания или нагрев соединений требуют повторной проверки подбора и контактов. Ошибка в нагрузке или подключении может привести к постоянному свечению ламп, отсутствию сигнала и повреждению реле.
