Коммутатор зажигания Delta AMG

Коммутатор зажигания Delta AMG управляет импульсом, который поступает на катушку зажигания для образования искры. От согласованной работы коммутатора, датчика и катушки зависят запуск двигателя и устойчивое воспламенение смеси. Такую деталь подбирают взамен неисправного блока, когда проверка системы зажигания указывает именно на него. Замена исправного коммутатора сама по себе не служит способом увеличить мощность двигателя.

Конструкция и обозначение

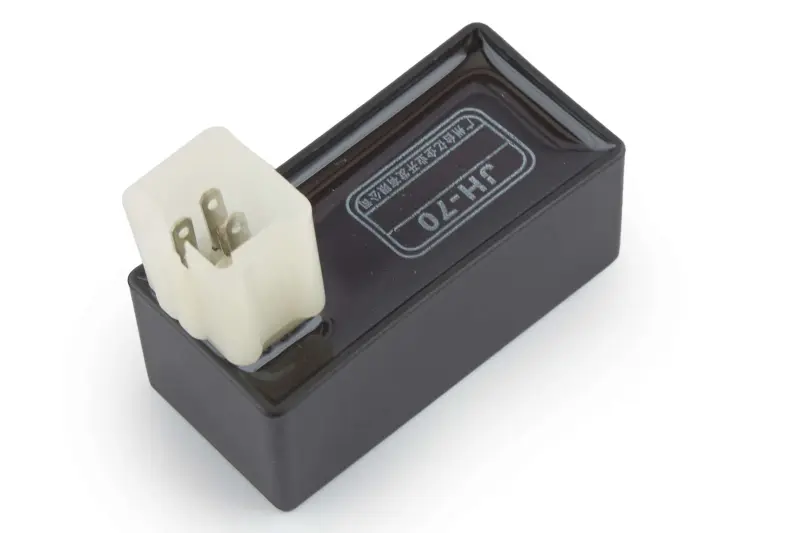

Блок имеет чёрный прямоугольный корпус и светлый разъём с плоскими металлическими контактами. На корпус нанесена маркировка JH-70. Её удобно использовать для сопоставления со снятой деталью вместе с формой корпуса и устройством разъёма. При подборе имеет значение не только возможность вставить ответную колодку: контакты должны совпадать по назначению, а сам блок — соответствовать системе зажигания техники.

Когда проверяют коммутатор

Поводом для диагностики становятся отсутствие искры, перебои зажигания, затруднённый запуск или остановка двигателя после прогрева. Эти признаки не указывают однозначно на поломку коммутатора: похожие проявления дают повреждённые провода, плохой контакт массы, неисправные свеча, колпачок, катушка или датчик. Поэтому сначала осматривают соединения и проверяют связанные с блоком детали по схеме техники. Следы перегрева, трещины корпуса и повреждение разъёма также требуют внимания.

Что сверить при подборе

Сопоставьте маркировку старого блока, форму и ориентацию разъёма, расположение занятых контактных мест и назначение проводов. Уточните тип питания коммутатора по документации техники или обозначению штатного блока: одинаковая колодка не означает одинаковую схему подключения. Цвет проводов полезен как дополнительный ориентир, но распиновку проверяют по схеме. Проверьте также, помещается ли корпус в штатное крепление и хватает ли длины проводки без натяжения и перегибов.

Замена и проверка соединений

Работу выполняют при выключенном зажигании; при наличии аккумулятора отключают его минусовую клемму. Сначала фиксируют положение старого блока и прокладку проводов, затем освобождают крепление и разъединяют колодку, удерживая её за корпус. Тянуть за провода нельзя: можно ослабить контакт внутри наконечника. Заодно осматривают ответный разъём, изоляцию и соединения массы. Повреждённые клеммы и колодку заменяют, а загрязнённые контакты приводят в порядок до подключения нового блока.

Коммутатор закрепляют в предусмотренном месте так, чтобы он не болтался и не касался горячих или движущихся деталей. Провода укладывают без натяжения, разъём соединяют полностью, без перекоса. После восстановления питания проверяют запуск и устойчивость работы двигателя. Неверная распиновка или неподходящий тип питания могут привести к отсутствию искры и повреждению блока. Если перебои сохраняются, продолжают диагностику системы зажигания, а не переставляют провода наугад.
