Катушка генератора Delta (большая) AMG

Большая катушка генератора Delta AMG предназначена для замены катушки в генераторе. Она работает вместе с магнитным ротором: при его вращении в обмотке возникает напряжение. Исправность обмотки и её выводов влияет на работу подключённых потребителей. При подборе нужно учитывать место катушки в генераторе и схему подключения: одного названия техники для точного совпадения недостаточно.

Конструкция и причины замены

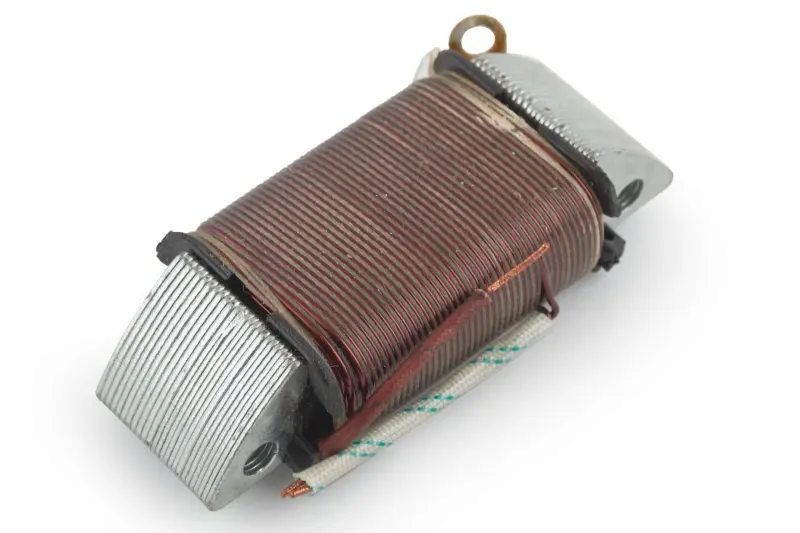

Катушка выполнена с обмоткой вокруг сердечника из набора пластин. По краям находятся выступающие участки сердечника с крепёжными отверстиями, наружу выведены провода. На одном из выводов предусмотрена защитная оплётка. При сравнении со снятой деталью важны форма сердечника, расположение креплений и направление выхода проводов: от этого зависит размещение катушки под ротором и возможность аккуратно уложить проводку.

Поводом для проверки служат потемнение и обгорание обмотки, повреждение изоляции, оборванные выводы или следы задевания ротором. Перегрев и вибрация могут повредить изоляцию витков и соединения проводов. При обрыве или межвитковом замыкании катушка перестаёт нормально выполнять свою функцию, а неисправность иногда проявляется только после прогрева. Однако перебои у потребителей сами по себе ещё не указывают на необходимость её замены.

Что сверить при подборе

Сопоставьте большую катушку со снятой по общей форме и габаритам, расстоянию между крепёжными отверстиями, их диаметру и высоте сердечника. Проверьте число выводов, их расположение, длину и способ присоединения к проводке. Обозначение «большая» помогает различать катушки, но не заменяет сравнение размеров. Ошибка в геометрии может помешать креплению или привести к контакту с вращающимся ротором.

Отдельно сопоставьте назначение выводов по схеме генератора. Одинаковая форма не означает одинаковые параметры обмотки. Если проверяете сопротивление, ориентируйтесь на сервисные данные именно своего генератора и учитывайте условия измерения. Не используйте универсальное значение из описания похожей катушки: неверно выбранная обмотка способна давать неподходящее питание даже при совпадении креплений.

Установка и проверка

Работу выполняют на остановленном двигателе с отключённым питанием. До разборки зафиксируйте расположение катушки, соединений и проводов. Освободите доступ к генератору; если требуется снять ротор, используйте подходящий съёмник. Отсоедините выводы и крепёж, затем осмотрите посадочное место, соседние провода и внутреннюю поверхность ротора. Следы касания требуют устранить причину, иначе повреждение может повториться с новой катушкой.

Закрепите катушку в штатном положении, соблюдая требования руководства к затяжке и зазорам. Провода уложите по предусмотренному маршруту, без натяжения, пережатия крышкой и контакта с подвижными деталями. Повреждённые изолирующие трубки, разъёмы и уплотнение крышки замените по состоянию. До запуска убедитесь, что ротор вращается без задевания, а после сборки проверьте работу генератора по сервисной процедуре. Такая проверка помогает выявить ошибку подключения до дальнейшей эксплуатации.
