Блок кнопок руля правый Delta, хром, AMG

Правый блок кнопок руля Delta в исполнении «хром» объединяет органы управления на правой стороне руля. Он нужен для переключения подключённых функций без переноса руки к отдельным выключателям. В конструкции есть рычаг, переключатели и жгут проводов с наконечниками. При замене такого блока проверяют сразу две части: работу органов управления и соответствие проводки установленному оборудованию. Обозначение изделия — AMG.

Конструкция и причины замены

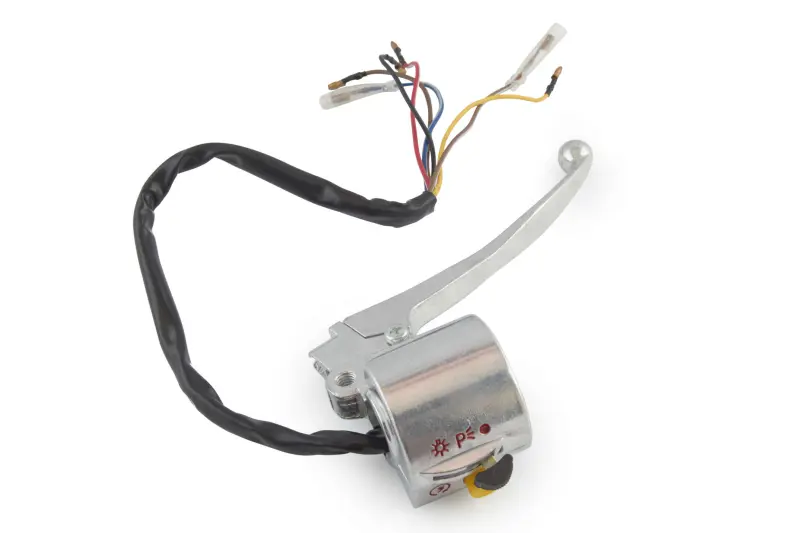

Корпус имеет блестящую серебристую поверхность, рычаг выполнен с округлым концом. Провода собраны под общей чёрной оболочкой, а на свободном конце разделены для подключения. Возле органов управления нанесены красные пиктограммы, в том числе символ освещения. При подборе имеет значение не только расположение кнопок: форма корпуса и ход рычага должны позволять свободно пользоваться правой рукояткой.

Поводом для замены становятся трещины крепления, повреждение корпуса после падения, заедающие кнопки или переключатель, который перестал удерживать выбранное положение. Нестабильное включение может сопровождаться подгоревшими контактами, окислением наконечников или надломом провода у выхода из оболочки. Люфт рычага и затруднённый возврат тоже требуют проверки. Если неисправен только внешний разъём, сначала стоит определить место повреждения: замена блока сама по себе не устранит плохой контакт в ответной проводке.

Что сверить со снятым блоком

Сравните сторону установки, способ крепления к рулю, посадочную часть корпуса и положение рычага относительно рукоятки. Проверьте расположение переключателей, их рабочие положения и удобство доступа большим пальцем. Хромированное исполнение помогает подобрать внешний вид, но не определяет взаимозаменяемость. Корпус должен занимать своё место без перекоса, а рычаг — проходить весь необходимый ход, не упираясь в соседние детали.

Отдельно сопоставьте количество проводов, тип наконечников, длину свободного участка жгута и назначение каждого вывода. Цвет изоляции используйте лишь как вспомогательный ориентир: подключение проверяют по схеме техники и контактам снятого блока. Также сравните присоединение привода к рычагу. Несовпадение крепления или геометрии может ограничить ход управления, а неверное соединение проводов — вызвать неправильную работу переключателей и повреждение проводки.

Установка и проверка

До разборки отключите питание техники и отметьте подключения старого блока. Снимайте наконечники за соединительную часть, не вытягивая их за провод. Осмотрите ответные контакты, изоляцию, крепёж и детали привода рядом с рычагом. Повреждённые наконечники и ослабленные соединения приводят в порядок вместе с заменой блока, чтобы новая деталь не работала через старый неисправный контакт.

Закрепите корпус в положении, удобном для руки, и проложите жгут без натяжения и пережатия. При повороте руля до обоих крайних положений провода не должны тянуться или тереться об острые кромки. После подключения проверьте каждое положение переключателей, свободный ход и возврат рычага, а также движение правой рукоятки. Проверку выполняют на неподвижной технике; пользоваться ею можно после устранения заеданий и подтверждения правильной работы всех подключённых функций.
