Головка цилиндра Yamaha JOG 50, 2T Stels 50 AMG

Головка цилиндра Yamaha JOG 50, 2T Stels 50 AMG закрывает цилиндр сверху и вместе с поршнем образует камеру сгорания. Обозначение 2T указывает на двухтактный двигатель. Герметичность головки и её соединения с цилиндром нужна для сжатия смеси и нормальной работы мотора. Деталь заменяют при трещинах, повреждении свечной резьбы или деформации прилегающей плоскости, если восстановить её пригодность к установке уже нельзя.

Конструкция и назначение

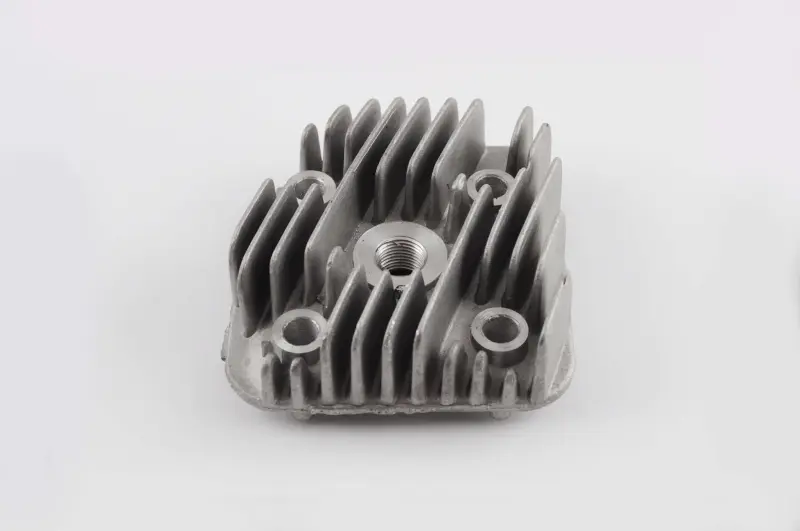

На наружной стороне расположены развитые рёбра охлаждения. Они увеличивают поверхность отвода тепла от камеры сгорания к проходящему воздуху. Между рёбрами находится резьбовое отверстие для свечи зажигания, вокруг него — четыре крепёжных отверстия. При подборе имеет значение не только расположение крепления: форма камеры сгорания и посадочная поверхность должны соответствовать цилиндру и поршню.

Когда требуется замена

Повод проверить головку — следы прорыва газов на стыке с цилиндром, повторное нарушение герметичности после замены уплотнения, трещины возле свечного отверстия или креплений. Свеча, которая не затягивается либо стоит с перекосом, может указывать на повреждение резьбы. Затруднённый запуск и снижение компрессии сами по себе ещё не доказывают неисправность головки: сначала нужно установить место потери герметичности. Сломанные рёбра также требуют оценки, особенно если повреждение затрагивает корпус.

Что сверить при подборе

Сопоставьте снятую головку с заменой по контуру посадочной плоскости, расположению и расстояниям между крепёжными отверстиями, форме камеры сгорания. Учитывайте фактически установленный цилиндр: после ремонта или изменения поршневой группы одного названия скутера недостаточно. Несоответствие камеры цилиндру и поршню может изменить условия сжатия и зазоры, привести к перегреву или механическому контакту деталей.

Отдельно проверьте свечное отверстие: резьбу, тип посадки свечи и требуемую длину её резьбовой части. Свечу подбирают по требованиям двигателя и головки; слишком длинная или короткая резьбовая часть нарушает её правильное положение в камере. Наружные габариты и рёбра должны позволять установить штатный кожух охлаждения без упора и перекоса. Крепёж обязан свободно проходить через отверстия, без расточки и принудительного стягивания несовпадающих деталей.

Особенности установки

Работу выполняют на остывшем двигателе. После снятия старой головки очищают сопрягаемые поверхности, не допуская попадания остатков уплотнения и грязи в цилиндр. Проверяют плоскость цилиндра, состояние шпилек, гаек и свечи, осматривают поршень на следы контакта. Если конструкцией предусмотрена прокладка головки, при сборке используют новую подходящую прокладку. Герметик не заменяет правильное уплотнение и ровные посадочные поверхности.

Головку устанавливают без перекоса, крепёж затягивают постепенно, крест-накрест, с моментом по руководству конкретного двигателя. Чрезмерная затяжка может повредить резьбу или деформировать деталь, неравномерная — вызвать утечку газов через стык. После сборки возвращают кожух охлаждения и проверяют герметичность соединения при пробном запуске. Прорыв газов или посторонний металлический звук требуют остановки двигателя и проверки установки.
