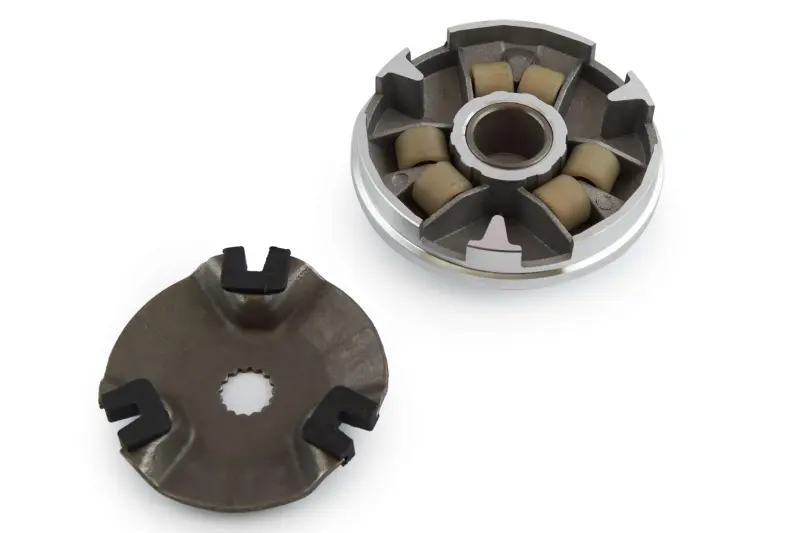

Вариатор передний Yamaha JOG 90, 2T Stels 50 (d-16mm) AMG

Передний вариатор для Yamaha JOG 90 и двухтактного Stels 50 — часть ременной трансмиссии скутера, которая меняет передаточное отношение по мере изменения оборотов двигателя. Он расположен на стороне коленчатого вала и работает вместе с ремнём и задним шкивом. От плавности перемещения его деталей зависит, насколько ровно скутер трогается и набирает скорость. Обозначение размера — d-16mm; при подборе его нужно сопоставить с размерами снятого вариатора.

Как работает вариатор

Внутри подвижной части находятся ролики, которые при росте оборотов перемещаются по дорожкам и через упорную пластину заставляют половины переднего шкива сближаться. Ремень выходит на больший радиус, и передаточное отношение меняется без ручного переключения передач. В конструкции предусмотрены отдельная упорная пластина и направляющие вставки. Роликам нужны свободные дорожки, а пластине — ровное перемещение без перекоса и заеданий.

Когда требуется замена

Поводом проверить вариатор становятся рывки при разгоне, провалы тяги, необычный стук из корпуса трансмиссии или заметное изменение привычного разгона. При разборке ищут выработку на дорожках роликов, трещины, повреждения направляющих и борозды на поверхности, по которой идёт ремень. Плоские участки на роликах мешают им перемещаться плавно. Такие симптомы могут быть связаны и с ремнём, поэтому решение о замене принимают после осмотра деталей, а не только по поведению скутера.

Что сверить при подборе

Сравните посадку на вал, размеры центрального отверстия и втулки, наружный диаметр и общую высоту снятой детали. Проверьте форму упорной пластины, расположение направляющих и профиль дорожек. Обозначение d-16mm означает диаметр 16 мм, но для точного подбора необходимо установить, к какому сопряжению относится этот размер. Совпадения одного диаметра недостаточно: другая высота или геометрия могут изменить положение ремня и помешать правильной затяжке крепления.

Если ролики подбираются отдельно, сверяют их размер и массу с требованиями конкретной трансмиссии. Масса влияет на обороты, при которых вариатор меняет передаточное отношение; выбирать её только по внешнему сходству нельзя. Также сравните направляющие вставки и состояние втулки. Изношенные сопряжённые детали способны сохранить люфт и неравномерную работу даже после замены самого вариатора.

Особенности установки

При снятии удерживают вариатор подходящим фиксатором и сохраняют порядок втулок, шайб и дистанционных деталей. Перед сборкой очищают посадочные поверхности и проверяют свободный ход подвижной части. Ролики размещают в дорожках, направляющие устанавливают на свои места, а упорную пластину удерживают от смещения. Смазку применяют только там, где она предусмотрена конструкцией; поверхности контакта с ремнём должны оставаться чистыми и сухими.

При сборке ремень освобождают от натяжения у переднего шкива, чтобы он не оказался зажат между половинами во время затяжки. Крепёж затягивают моментом, установленным для конкретного двигателя. Одновременно осматривают ремень, ответную щеку шкива и резьбу вала. До запуска проверяют правильность посадки и отсутствие заеданий, затем устанавливают крышку трансмиссии. Перекос, ошибочный порядок шайб или несоответствие размеров могут вызвать ускоренный износ ремня, шум и ослабление крепления.
