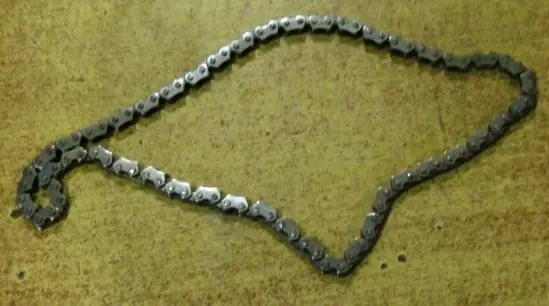

Цепь ГРМ 4T GY6 125/150 (2x3-90L) VDK

Цепь ГРМ 4T GY6 125/150 (2x3-90L) VDK предназначена для привода газораспределительного механизма четырёхтактного двигателя. Она передаёт вращение от коленчатого вала к распределительному и сохраняет согласованность движения поршня с открытием и закрытием клапанов. От состояния цепи и правильности её установки зависит точность фаз газораспределения.

Конструкция и работа

Цепь состоит из последовательно соединённых звеньев с боковыми пластинами и шарнирными соединениями. Гибкая конструкция позволяет ей огибать звёздочки и двигаться по направляющим внутри двигателя. Обозначение 90L указывает на 90 звеньев; код 2x3 сохраняется как часть обозначения для подбора. При сравнении со снятой цепью нужно учитывать всё обозначение, а не только длину.

Во время работы шарниры постепенно изнашиваются, и общая длина цепи увеличивается. Натяжитель выбирает возникающую слабину в пределах своего хода, но не восстанавливает изношенные соединения. Недостаточная смазка, загрязнение масла и повреждённые направляющие могут ускорять износ. Поэтому замена одной цепи без проверки деталей, с которыми она соприкасается, не всегда устраняет причину шума.

Когда нужна замена

Повод проверить привод ГРМ — металлическое дребезжание со стороны цепи, чрезмерная слабина, заедание отдельных звеньев или повреждение пластин. Износ также может сопровождаться отклонением фаз и нестабильной работой двигателя. Сам по себе звук ещё не доказывает неисправность цепи: похожие симптомы бывают при проблемах с натяжителем и направляющими. Решение о замене принимают после осмотра привода.

Что сверить при подборе

Сопоставьте обозначение двигателя, число звеньев и конструкцию снятой детали. Проверьте шаг цепи, ширину и расположение пластин, а также соответствие профилю звёздочек. Для проверки длины лучше считать звенья, а не измерять только общую окружность: изношенная цепь уже может быть вытянута. Совпадения одного числа звеньев недостаточно, если цепь иначе садится на зубья или не проходит по направляющим.

Одновременно осмотрите зубья звёздочек, поверхности направляющих и механизм натяжения. Глубокие следы выработки, сколы, повреждения и заедание требуют устранения до установки новой цепи. Изношенные сопряжённые детали могут ухудшить зацепление и быстро повредить новый привод. Состав сопутствующей замены определяют по состоянию разобранного механизма.

Особенности установки

Работу выполняют по инструкции конкретного двигателя. До снятия цепи выставляют предусмотренные установочные метки и фиксируют взаимное положение валов. Натяжитель освобождают и подготавливают к установке в порядке, указанном изготовителем двигателя. При укладке цепи проверяют её посадку на звёздочках и направляющих; натяжением нельзя исправить ошибку в фазах.

После сборки и приведения натяжителя в рабочее положение коленчатый вал осторожно проворачивают вручную в предусмотренном направлении и повторно сверяют метки. Если появляется упор или заедание, запускать двигатель нельзя до выяснения причины. Неверный подбор цепи или смещение на зуб могут привести к нарушению работы двигателя, перескоку привода и повреждению клапанного механизма.
