Фильтр воздушный в сборе Delta VDK

Воздушный фильтр в сборе Delta устанавливается на впуске двигателя мопеда и очищает поступающий воздух от пыли и дорожной грязи. Загрязнения должны задерживаться внутри фильтра, а не попадать дальше к карбюратору и в цилиндр. Для нормальной работы важны и состояние фильтрующей части, и плотность соединений: через трещину в корпусе или неплотный стык воздух может проходить в обход очистки.

Устройство и причины замены

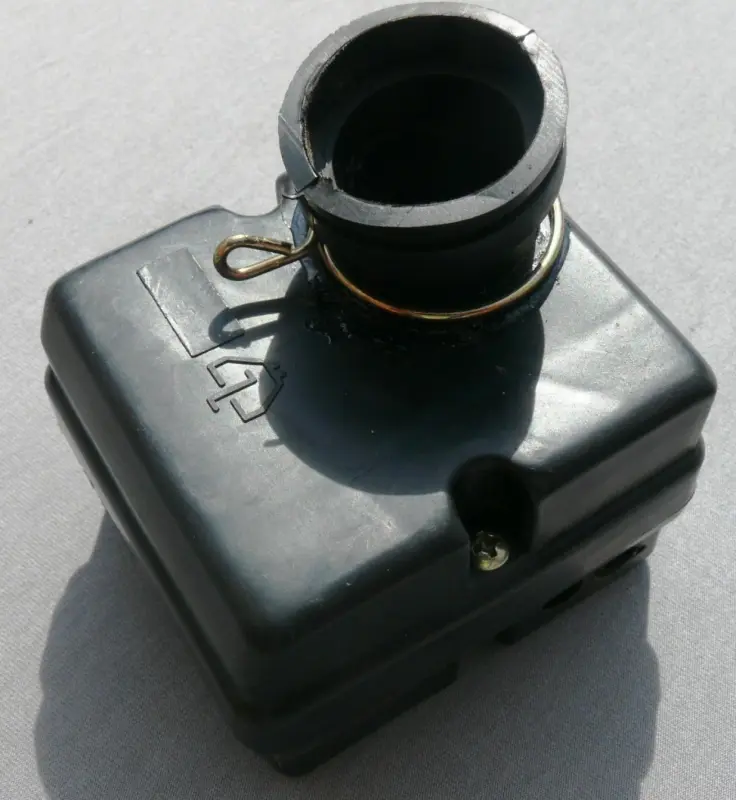

У фильтра чёрный корпус прямоугольной формы с округлёнными углами и выступающий круглый соединительный патрубок. Вокруг патрубка установлен проволочный хомут, на корпусе есть стык частей и углубление с крепёжным винтом. При подборе такой сборки учитывают не только форму корпуса, но и положение выхода: от него зависит, удастся ли соединить фильтр с впуском без перекоса и натяжения.

Замену сборки рассматривают при трещинах корпуса, повреждённых местах крепления, деформации соединительного патрубка или нарушении плотности стыков. Такие дефекты могут появиться после удара, длительной вибрации либо установки с чрезмерным усилием. Сильно загрязнённая фильтрующая часть затрудняет поступление воздуха; возможны потеря тяги и неустойчивая работа двигателя. Эти признаки сами по себе не доказывают неисправность фильтра, поэтому сначала проверяют его состояние и соединения.

Что сверить со снятой деталью

Сравните габариты корпуса, расположение креплений и направление патрубка. Отдельно проверьте его посадочный диаметр, длину участка соединения и способ фиксации хомутом. Корпус должен помещаться на штатном месте, не упираться в соседние детали и оставлять возможность доступа к крепежу. Одного сходства внешней формы недостаточно: даже небольшое смещение выхода способно вызвать перекос соединения.

Ориентируйтесь на снятую сборку и фактическое устройство впуска мопеда. Учитывайте ранее установленные переходники и изменения креплений: новая деталь должна стыковаться с теми соединениями, которые стоят на технике сейчас. Если для совмещения приходится растягивать патрубок, сдавливать его проход или притягивать корпус винтами с усилием, размеры и расположение креплений нужно проверить повторно.

Установка и проверка

Работайте на заглушённом и остывшем двигателе. Сначала уберите грязь вокруг соединения, затем ослабьте хомут и крепления корпуса. Снимайте фильтр без резких рывков, не допускайте попадания мусора в открытый впуск. Осмотрите ответную часть соединения, хомут и крепёж; потрескавшиеся соединительные детали и крепления, которые уже не удерживают затяжку, стоит заменить вместе с фильтром.

Новую сборку сначала расположите на месте без окончательной затяжки. Совместите крепления, посадите патрубок ровно и убедитесь, что его проход не пережат. После этого закрепите корпус и затяните хомут без деформации соединения. Проверьте, что фильтр не качается, стыки прилегают плотно, а соседние детали не трутся о корпус. Неправильная посадка может привести к подсосу неочищенного воздуха, а установка с натяжением — к трещинам и ослаблению крепежа от вибрации.
