Трос переднего тормоза Yamaha JOG 50 VDK

Трос переднего тормоза Yamaha JOG 50 VDK передаёт усилие от ручки на руле к механизму переднего тормоза. При нажатии ручки внутренний трос перемещается в оболочке и тянет привод тормоза. От свободного хода троса и правильной регулировки зависит, насколько предсказуемо тормоз реагирует на движение ручки и полностью ли отпускает колесо после её возврата.

Конструкция и причины замены

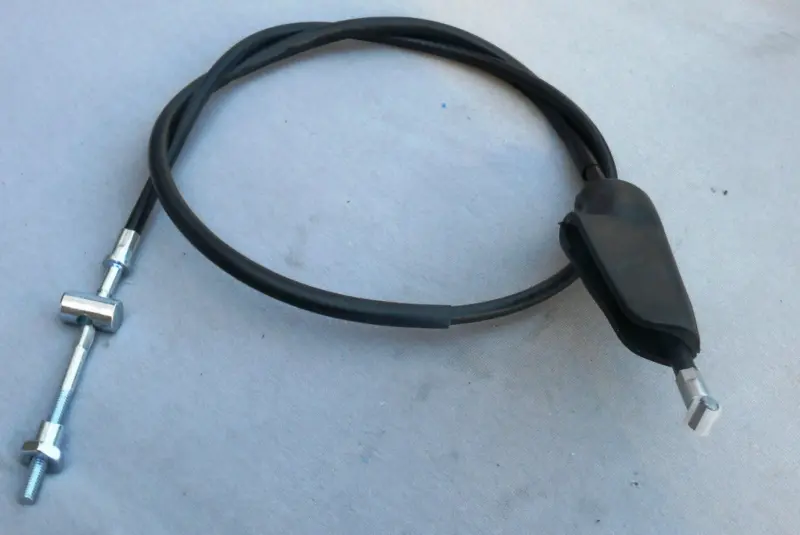

Трос имеет чёрную наружную оболочку, концевые крепления, резьбовой участок с гайками и защитный чехол возле одного из концов. Оболочка задаёт путь подвижного троса и опирается концами в посадочные места. Поэтому при подборе имеют значение не только длина, но и форма наконечников: они должны правильно закрепляться в ручке и приводе тормоза.

Повод проверить трос — тугой или неравномерный ход ручки, её медленный возврат, заедание при нажатии и необходимость часто выбирать увеличивающийся свободный ход. Трещины оболочки, сильные перегибы, повреждённые наконечники и распушённые жилы у креплений — причины замены. Через повреждения оболочки внутрь попадают вода и грязь, из-за чего подвижный трос может ходить с сопротивлением. Изношенный трос нельзя восстанавливать скруткой или пытаться компенсировать его повреждение натяжением.

Что сверить со снятой деталью

Сравните общую длину троса, длину оболочки и выступающих концов, форму обоих креплений, резьбу регулировочного участка и расположение защитного чехла. Проверьте, как наконечники входят в упоры и хватает ли диапазона регулировки для выставления свободного хода. Название модели помогает сузить выбор, но окончательно деталь подбирают по установленному тормозному приводу и снятому тросу.

Слишком короткий трос может натягиваться при повороте руля, а слишком длинный образует лишние петли и затрудняет правильную прокладку. Несовпадение наконечников не устраняется затяжкой гаек: крепление должно садиться в предназначенное для него место. Длину удобно сравнивать по одинаково расправленным деталям, не растягивая их и не перегибая оболочку возле концов.

Установка и проверка

До снятия старого троса запомните его маршрут и расположение направляющих. Ослабьте регулировку, освободите концы из креплений и установите новый трос по штатному пути. Не оставляйте оболочку зажатой между деталями облицовки, не делайте резких изгибов и не прокладывайте её вплотную к движущимся частям. Защитный чехол должен закрывать соответствующее соединение без перекручивания.

Одновременно осмотрите посадочные места наконечников, упоры оболочки, направляющие и крепёж. Проверьте свободное движение ручки и возврат рычага тормозного механизма; повреждённые крепления замените. Если износ колодок уже исчерпал диапазон регулировки привода, одна замена троса проблему не решит.

После установки выставьте свободный ход по требованиям обслуживания скутера и зафиксируйте регулировку. Несколько раз нажмите и отпустите ручку, затем убедитесь, что переднее колесо освобождается. Поверните руль в обе стороны: натяжение троса и свободный ход ручки не должны меняться. Заедание, неполный возврат или подтормаживание требуют проверки прокладки и регулировки до поездки.
