Трос заднего тормоза Honda DIO VDK

Трос заднего тормоза Honda DIO VDK передаёт усилие от тормозной ручки к механизму заднего тормоза. От свободного перемещения внутреннего троса зависит, насколько плавно ручка приводит тормоз в действие и возвращается после отпускания. Деталь нужна при обрыве, повреждении оболочки или заедании привода, когда регулировка уже не устраняет неисправность.

Устройство и признаки износа

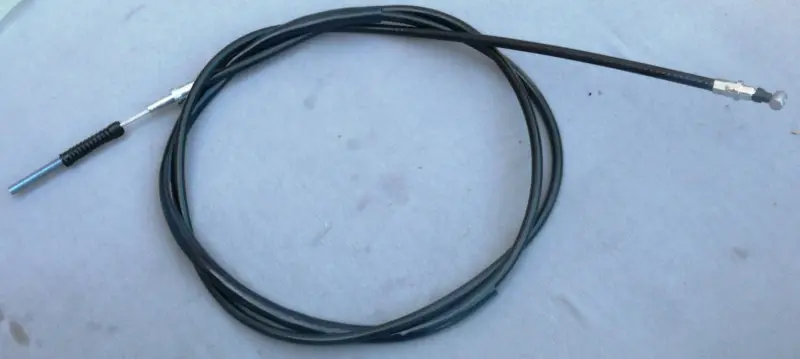

Трос выполнен в чёрной гибкой оболочке, с гофрированным участком возле одного из концов. Оболочка задаёт путь прокладки, а внутренний трос перемещается в ней при нажатии на ручку. Для правильной работы важны целостность оболочки, надёжная посадка её концов в упорах и свободный ход внутреннего троса без рывков.

Повод осмотреть привод — возросшее усилие на ручке, заедание, неполный возврат или заметно изменившийся свободный ход. На снятом тросе проверяют оболочку на трещины, заломы и протёртые места, а доступные участки внутреннего троса — на коррозию и оборванные проволоки. Повреждение часто появляется в местах тесных перегибов, трения о соседние детали и возле окончаний. Распушённый трос заменяют: отдельные проволоки могут цепляться внутри оболочки и мешать возврату.

Что сверить при подборе

Сравните новую деталь со снятой по полной длине, длине оболочки и свободных концов, форме креплений с обеих сторон. Отдельно проверьте посадку наконечника в ручке, соединение с тормозным рычагом и устройство регулировочного конца. Даже при подходящей общей длине другое окончание может помешать закрепить трос или выставить свободный ход.

Учитывайте штатный маршрут через направляющие и держатели. Оболочка должна доходить до своих упоров без натяга и укладываться плавными изгибами. Слишком короткий трос способен натягиваться при повороте руля или перемещении подвески, а избыточная длина создаёт петли, которые трутся о детали и затрудняют ход. Сверка со снятым образцом помогает сохранить правильную прокладку и запас для движения частей скутера.

Замена и проверка

До снятия запомните расположение троса и точки его фиксации. Ослабьте регулировку, освободите окончания и выведите оболочку из держателей. Новый трос проложите по штатному пути, без перекручивания, резких перегибов и контакта с горячими или подвижными деталями. Проверьте упоры оболочки, держатели, место крепления в ручке и рычаг тормозного механизма; повреждённые крепления и защитные детали также требуют замены.

После закрепления выставьте свободный ход по требованиям к конкретному скутеру и несколько раз нажмите ручку. Она должна двигаться плавно, а привод — возвращаться после отпускания. Проверьте, что поворот руля не натягивает трос, а заднее колесо свободно вращается при отпущенном тормозе. Чрезмерное натяжение может оставить тормоз поджатым, большой свободный ход задерживает его срабатывание. Если заедание сохраняется, осмотрите ручку и тормозной механизм: замена троса не устраняет неисправности соседних деталей.
