Съемник магнита генератора (ротора) 4T GY6 125/150 AMG

Съемник магнита генератора (ротора) 4T GY6 125/150 AMG — резьбовой инструмент для снятия ротора с коленчатого вала четырехтактного двигателя. Он нужен, когда ротор требуется демонтировать для замены или доступа к расположенным за ним деталям генератора. Плотная посадка может удерживать ротор даже после удаления крепежа: съемник создает направленное осевое усилие и помогает разъединить соединение без поддевания края ротора.

Как работает съемник

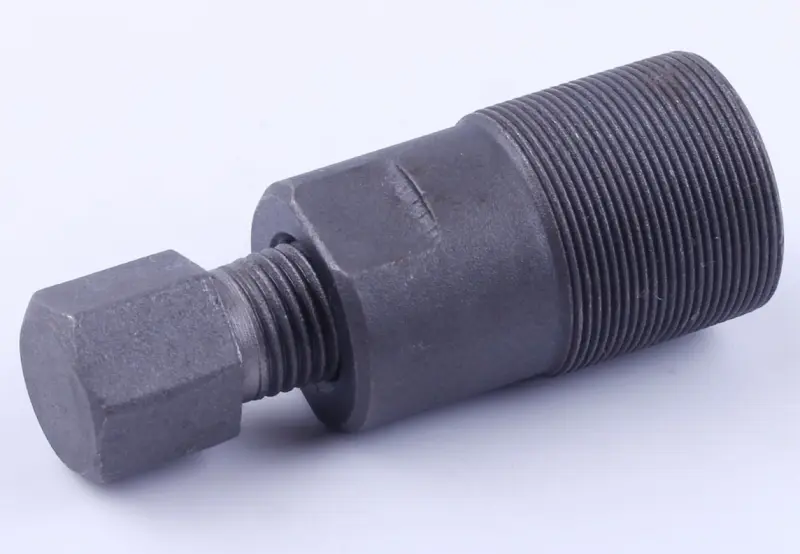

Конструкция состоит из корпуса с наружной резьбой и центрального нажимного винта с шестигранной головкой. На корпусе предусмотрены грани под ключ. Корпус вворачивают в предназначенную для съемника резьбу ротора, затем удерживают от проворачивания. При затягивании центральный винт упирается в торец вала и передает усилие вдоль его оси. Для работы важно, чтобы корпус был надежно соединен с ротором, а винт опирался на предусмотренное место без перекоса.

Что сверить при подборе

Ориентируйтесь на резьбовое отверстие самого ротора или параметры ранее применявшегося съемника. Проверьте диаметр, шаг и направление резьбы, доступную глубину вворачивания и свободное место для корпуса. Отдельно оцените, сможет ли нажимной винт дойти до торца вала и останется ли достаточный ход для снятия. Обозначение двигателя помогает сузить выбор, но проверка сопрягаемой резьбы необходима: неверно подобранный инструмент способен повредить ее уже при первых оборотах.

Сопоставлять съемник со снятым ротором удобно при ремонте запасного двигателя; если ротор еще установлен, проверяйте доступную резьбу на месте. Корпус должен заходить ровно, от руки, без закусывания. Совпадение только начальных витков не подтверждает правильный подбор. Не пытайтесь компенсировать несовпадение дополнительным усилием ключа или работой на неполной глубине зацепления.

Подготовка и применение

Обеспечьте доступ к ротору и снимите его удерживающий крепеж по порядку разборки двигателя. Очистите посадочную резьбу от грязи и проверьте ее состояние. Центральный винт предварительно отведите назад, чтобы он не мешал вворачиванию корпуса. Установите корпус на предусмотренную глубину, убедитесь в отсутствии перекоса, затем подведите винт к точке упора. Удерживая корпус ключом за грани, увеличивайте усилие плавно и контролируйте положение инструмента.

Если сопротивление резко растет, а ротор не сдвигается, прекратите затягивание и проверьте, удален ли крепеж, правильно ли установлены корпус и винт. Не удлиняйте рычаг бесконтрольно. Удары по ротору и попытки поддеть его отверткой могут повредить магниты, кромки и соседние детали. При освобождении посадки придерживайте ротор, чтобы он не упал, а после снятия проверьте посадочные поверхности и шпонку, если она предусмотрена конструкцией.

Когда инструмент требует замены

Перед каждым применением осматривайте витки корпуса и винта, головку и грани под ключ. Смятые или сорванные витки, трещины, изгиб винта и поврежденный упорный конец — причины отказаться от работы этим съемником. Заедание после очистки также требует проверки. Исправный инструмент должен вкручиваться без перекоса; поврежденный может сорваться под нагрузкой и испортить резьбу ротора. После использования удалите загрязнения и храните съемник так, чтобы резьбовые поверхности не получали ударов.
