Суппорт дискового тормоза Suzuki AD50, LETS II передний однопоршневой VDK

Передний однопоршневой суппорт дискового тормоза для Suzuki AD50, LETS II. Он передаёт усилие на тормозные колодки, которые прижимаются к диску и замедляют переднее колесо. От исправности суппорта зависит не только сила торможения, но и свободное вращение колеса после отпускания рычага: колодки не должны оставаться зажатыми.

Устройство и причины замены

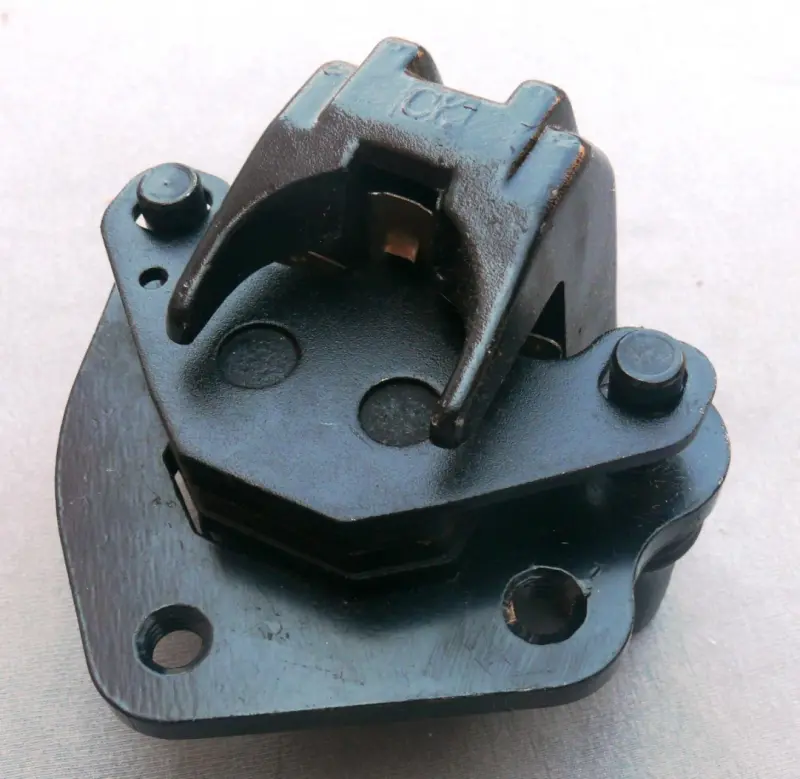

Суппорт имеет корпус с проёмом под тормозной диск и колодки, основание с крепёжными отверстиями и чёрное покрытие. В однопоршневой конструкции усилие передаёт один поршень. При подборе существенны расположение креплений и положение корпуса относительно диска: внешне близкая деталь с другой геометрией может не встать на место или сместить колодки относительно дорожки трения.

Повод проверить суппорт — подклинивание переднего колеса, неравномерный износ колодок, перегрев тормоза, следы утечки возле поршня или повреждение креплений. Тугой ход поршня и заедание подвижных соединений мешают колодкам нормально прижиматься и отпускать диск. Эти признаки требуют осмотра: замена суппорта не устранит неисправность, если причина находится в других деталях тормоза.

Суппорт меняют при трещинах корпуса, повреждённых посадочных местах, сорванной крепёжной резьбе или износе, который нельзя устранить обслуживанием. Если старые колодки стёрлись с заметным перекосом, стоит выяснить причину до установки новой детали. Иначе перекос нагрузки и ускоренный износ могут повториться.

Что сверить со снятой деталью

Начните с расстояния между центрами крепёжных отверстий, их диаметра, формы основания и направления установки. Сопоставьте вылет корпуса относительно креплений, место для тормозного диска и расположение колодок. Проверяйте также зазор до колеса и соседних деталей: суппорт должен занимать штатное положение без контакта с ними.

Отдельно сравните форму применяемых колодок, способ их фиксации и устройство привода тормоза. Для гидравлического подключения существенны расположение и тип соединения шланга, а также доступ к штуцеру прокачки. Шланг после монтажа не должен натягиваться при повороте руля или касаться движущихся деталей. Одного совпадения названия модели недостаточно, если тормоз ранее переделывали.

Установка и проверка

Технику устойчиво фиксируют, снимают старый суппорт и очищают места крепления. Одновременно осматривают диск, колодки, крепёж, защитные пыльники и подвижные соединения. Изношенные или загрязнённые колодки заменяют парой; повреждённые крепёжные и уплотнительные детали также требуют замены. Смазка не должна попадать на диск и фрикционные поверхности.

Новый суппорт устанавливают без перекоса и затягивают крепёж с моментом, предусмотренным руководством техники. После разъединения гидролинии тормоз заполняют подходящей жидкостью и прокачивают по установленной процедуре. Затем проверяют герметичность, ход рычага, прижим колодок и освобождение колеса. Если тормоз удерживает колесо после отпускания рычага, слышно задевание корпуса или обнаружена утечка, причину устраняют до поездки. Неправильная посадка может вызвать постоянное трение, перегрев и потерю тормозного усилия.
