Резистор одинарный (длинный) 5,9 Ом 20 Вт VDK

Одинарный длинный резистор VDK — сопротивление для замены соответствующей детали в электрооборудовании техники. Резистор ограничивает ток в подключённой ветви и рассеивает часть энергии в виде тепла. Его подбирают по сопротивлению, мощности и способу подключения: совпадения формы корпуса недостаточно для правильной работы оборудования.

Маркировка и конструкция

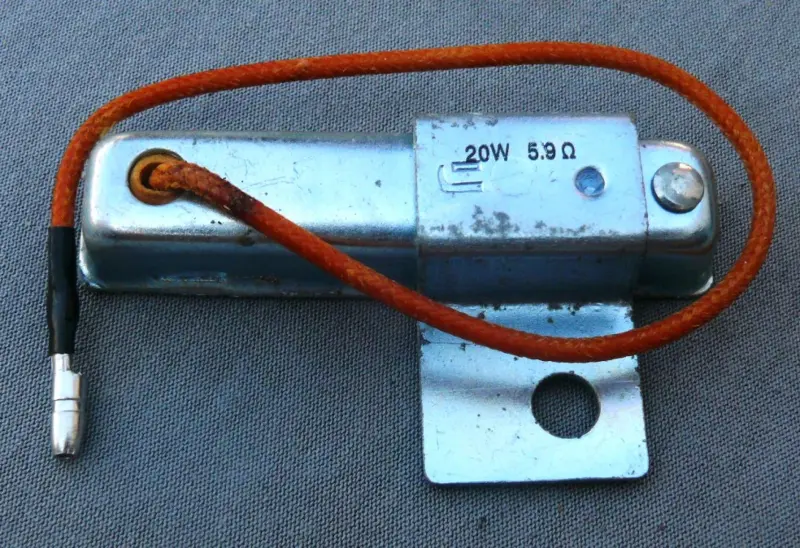

На корпусе нанесено 20W 5.9 Ω: обозначены мощность 20 Вт и сопротивление 5,9 Ом. Мощность здесь характеризует допустимое рассеивание тепла при предусмотренных условиях работы, а не напряжение питания. Эти два параметра проверяют отдельно: резистор с другим сопротивлением изменит ток, даже если его корпус и крепление полностью совпадают со снятой деталью.

Исполнение одинарное, с удлинённым корпусом и выступающей крепёжной пластиной с круглым отверстием. Провод в оплётке выведен из торца корпуса; на свободном конце расположен контактный наконечник, возле которого есть изолирующая трубка. При подборе учитывают положение пластины, направление выхода провода и форму контакта: от них зависит, удастся ли закрепить деталь и подключить её без натяжения проводки.

Когда требуется замена

Повод проверить резистор — нарушение работы подключённого потребителя, повреждение вывода, обрыв провода у корпуса или следы сильного перегрева. Трещины изоляции, оплавления и ослабленный контакт также требуют внимания. Один внешний признак ещё не устанавливает причину неисправности: плохое соединение может нагреваться само по себе, а перегрузка способна повредить и новый резистор. Вместе с ним осматривают ответный разъём, проводку и место крепления.

Что сверить со снятой деталью

Сопоставьте маркировку сопротивления и мощности, длину и форму корпуса, расположение крепёжного отверстия, доступное место и контактный наконечник. Проверьте, хватает ли провода для штатной прокладки без перегибов у выхода из корпуса. Название «длинный» обозначает исполнение, но не заменяет сравнение размеров. Назначение выводов и подключение проверяют по схеме конкретной техники; определять их только по расположению провода или крепежа нельзя.

Для проверки сопротивления питание отключают, а резистор отсоединяют от остальной проводки, чтобы соседние компоненты не влияли на измерение. Полученное значение оценивают с учётом требований к штатной детали и погрешности прибора. Обрыв или заметное несоответствие требуемому сопротивлению — основание искать неисправность, а не подбирать замену только по внешнему сходству.

Установка и проверка

Дайте старой детали остыть, обесточьте технику и запомните подключение. Снимите резистор, проверьте крепление и состояние ответного контакта. Новый закрепите в штатном месте, сохранив предусмотренные зазоры для отвода тепла. Провод уложите вдали от острых кромок и подвижных частей, без натяжения; контакт должен держаться плотно. Не укрывайте корпус изоляцией и не прижимайте к нему соседние провода. После подключения проверьте работу потребителя и отсутствие перегрева соединения. Неверное сопротивление меняет режим его работы, а недостаточное рассеивание тепла сокращает срок службы резистора.
