Набор сальников ИЖ ЮПИТЕР, 7 шт., VDK

Набор сальников ИЖ ЮПИТЕР VDK состоит из 7 уплотнений. Сальники герметизируют места выхода вращающихся валов из корпуса: рабочая кромка прилегает к валу, а наружная часть закрепляется в посадочном отверстии. Такое уплотнение помогает удерживать масло и отделять внутреннюю полость механизма от внешней среды. Комплект нужен при замене изношенных сальников и ремонте, который требует их снятия.

Состав и назначение

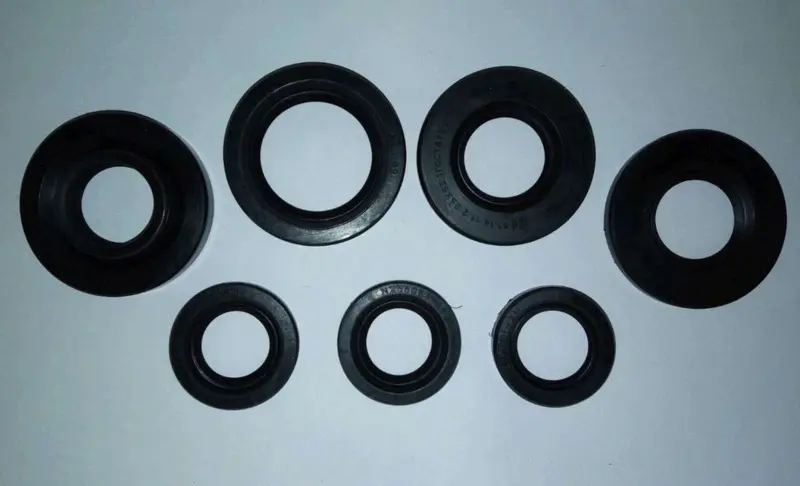

В набор входят семь чёрных кольцевых сальников: четыре более крупных и три меньших. У них различаются наружные и внутренние диаметры, поэтому распределять уплотнения по местам установки нужно по размерам и профилю снятых деталей. Каждый сальник должен соответствовать своему валу и отверстию в корпусе. Свободно надетое на вал кольцо ещё не подтверждает правильность подбора: значение имеют натяг кромки, ширина корпуса сальника и его посадка.

Когда требуется замена

Повод проверить уплотнение — свежий масляный след у выхода вала, повторное появление подтёков после очистки или падение уровня масла. На снятом сальнике о повреждении говорят трещины, надрывы, затвердевшая кромка и деформация наружной части. Течь может возникнуть и при исправном уплотнении, если вал имеет люфт либо на его поверхности образовалась канавка. Поэтому вместе с сальником проверяют состояние вала и подшипника: иначе новое уплотнение быстро начнёт пропускать масло.

Что сверить при подборе

Сопоставьте каждый старый сальник с соответствующим новым по внутреннему диаметру, наружному диаметру и ширине. Прочитайте размерную маркировку снятой детали, затем проверьте размеры измерительным инструментом. Учитывайте форму профиля, расположение рабочей кромки и глубину посадочного места. Изношенное или смятое уплотнение не всегда сохраняет исходную форму, поэтому полезно дополнительно сверить диаметр вала и отверстия корпуса.

При разборке разложите снятые сальники по местам установки или подпишите их отдельно. Это помогает не перепутать близкие по габаритам детали. Слишком большая внутренняя посадка оставит зазор у вала, слишком тесная приведёт к перегреву и ускоренному износу кромки. Ошибка по наружному диаметру мешает надёжной фиксации, а неподходящая ширина может изменить положение кромки или помешать соседним деталям.

Особенности установки

До извлечения старого сальника отметьте его ориентацию и глубину установки. Снимайте уплотнение без царапин на валу и стенках посадочного отверстия. Очистите место посадки от загрязнений и остатков старого уплотнения, осмотрите заходные фаски и поверхность под кромкой. Острые заусенцы, коррозия и задиры способны повредить новый сальник уже при сборке. Если для доступа снимались крышки с прокладками, проверьте и их состояние.

Подготовьте рабочую кромку к монтажу согласно требованиям ремонтируемого механизма. При прохождении через резьбу, шлицы или острые края используйте защитную монтажную втулку. Запрессовывайте сальник ровно, подходящей оправкой с опорой на наружную часть, не передавая усилие на кромку. Ориентацию и глубину выбирайте по схеме конкретного места установки. После сборки проверьте вращение вала, а при пробном запуске — отсутствие свежих подтёков вокруг заменённых уплотнений.
