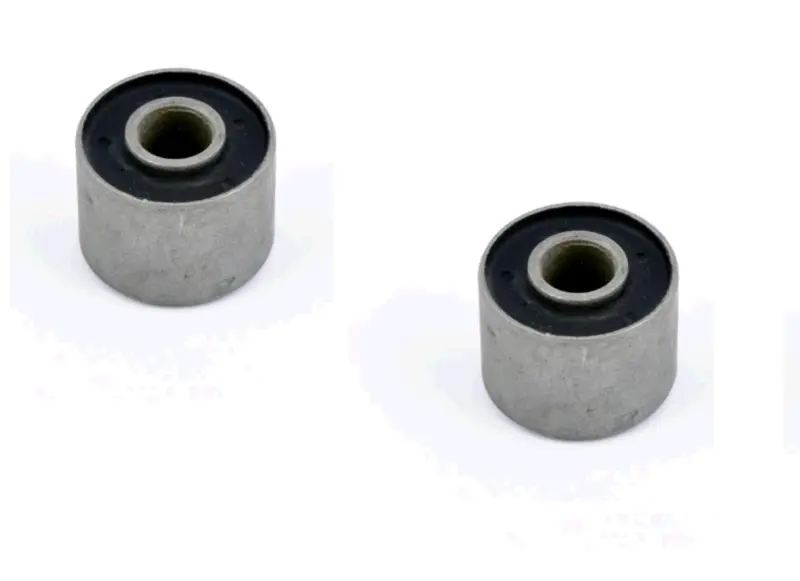

Сайлентблок 28×20×10 (D×L×d) для двигателей Honda, GY6 VDK

Сайлентблок 28×20×10 (D×L×d) для двигателей Honda, GY6 VDK предназначен для упругого соединения деталей крепления. Он помогает уменьшить передачу вибраций через соединение и допускает небольшие перемещения за счёт деформации упругой прослойки. Такой шарнир меняют, когда крепление теряет плотность, появляется люфт или вставка перестаёт удерживать внутреннюю втулку в правильном положении.

Устройство и признаки износа

Деталь имеет цилиндрическую наружную обойму, центральную втулку со сквозным отверстием и расположенную между ними упругую вставку. Обойма удерживается в посадочном месте, а через внутреннюю втулку проходит крепёж. Нагрузка передаётся через вставку, поэтому её целостность важна не меньше, чем состояние самого болта. Сайлентблок не должен работать как свободно вращающаяся втулка: заметное проскальзывание или отрыв вставки нарушает работу соединения.

Поводом для проверки служат стук при изменении нагрузки, возросшие вибрации и заметное смещение деталей крепления. При осмотре обращают внимание на глубокие трещины, разрыв вставки, её отделение от обоймы и смещение центральной втулки. Однако похожий стук бывает при ослабленном крепеже или изношенном посадочном отверстии. Перед заменой нужно найти источник люфта, иначе установка нового сайлентблока может не устранить причину шума.

Что сверить при подборе

В обозначении D×L×d размеры идут в порядке: наружный диаметр, длина и диаметр внутреннего отверстия. Для этого сайлентблока указано 28×20×10. Сравните все три размера со снятой деталью, а также проверьте форму торцов и выступание центральной втулки относительно обоймы. Старую деталь измеряют по сохранившим форму поверхностям: деформированная вставка и повреждённые края могут исказить результат.

Одного обозначения двигателя для подбора недостаточно: сверяют конкретное крепление, диаметр болта и ширину места установки. Слишком маленькая наружная обойма не обеспечит нужную посадку, а чрезмерно большая может повредить гнездо при запрессовке. Ошибка по длине мешает правильно собрать крепление; несоответствие внутреннего отверстия крепежу приводит к люфту либо не позволяет установить болт. При разборке полезно сохранить расположение шайб, дистанционных втулок и других деталей соединения.

Особенности замены

До извлечения сайлентблока разгрузите крепление и надёжно поддержите соединённые детали. Старую обойму выпрессовывают с опорой вокруг посадочного отверстия, затем очищают гнездо и проверяют его на трещины, задиры и овальность. Новый сайлентблок вводят ровно, подходящей оправкой, передавая усилие на наружную обойму. Давление через центральную втулку может повредить упругую вставку ещё до начала эксплуатации.

Заодно осмотрите болт, шайбы, дистанционные втулки и соседние упругие крепления. Повреждённый крепёж и детали с выработкой заменяют по состоянию. Глубину посадки, положение соединения при окончательной затяжке и момент затяжки выбирают по требованиям конкретного крепления. После сборки проверяют отсутствие перекоса, посторонних контактов и люфта. Правильно подобранный размер помогает восстановить посадку, но разбитое гнездо требует отдельного ремонта.
