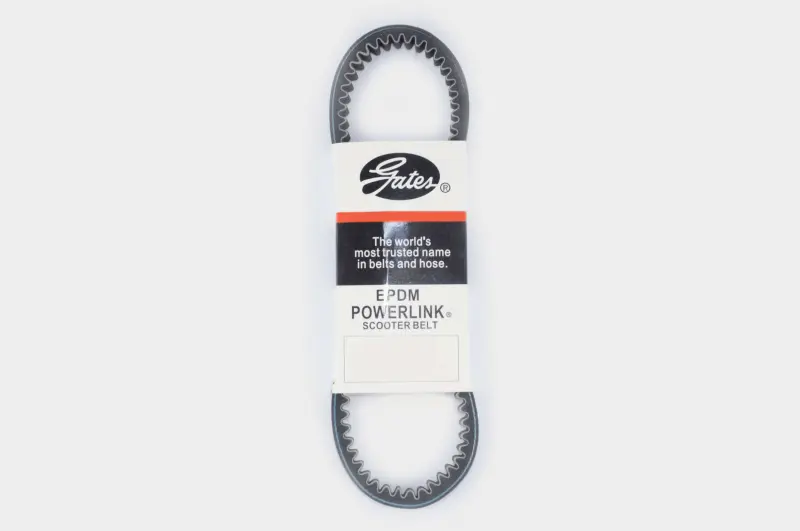

Ремень вариатора 788 × 17,0 GATES POWERLINK для 2T Stels 50, Zongshen STHORM (#VDK)

Ремень вариатора GATES POWERLINK 788 × 17,0 предназначен для скутеров 2T Stels 50, Zongshen STHORM. Он передаёт вращение от ведущего шкива к ведомому в бесступенчатой трансмиссии. При разгоне ремень перемещается по рабочим поверхностям шкивов, меняя передаточное отношение. От его состояния и правильного подбора зависят трогание, набор скорости и работа передачи под нагрузкой. Обозначение 2T относится к двухтактному двигателю.

Конструкция и причины замены

Это замкнутый приводной ремень с поперечными выемками на внутренней стороне. Такая форма позволяет ему изгибаться при прохождении вокруг шкивов. Усилие передаётся через контакт боковых поверхностей ремня со шкивами; внутренние выступы не работают как зубья цепи. Поэтому при проверке состояния нужно осматривать не только внутреннюю поверхность, но и обе боковины.

Повод для замены — трещины, расслоение, выкрашивание, повреждённые края или заметное уменьшение ширины. Рывки при старте, пробуксовка, запах перегретого ремня и ухудшение разгона также требуют осмотра трансмиссии, хотя сами по себе не указывают только на ремень. Износ ускоряют загрязнение маслом, перегрев и повреждения поверхностей шкивов. Если ремень оборвался, до установки нового нужно выяснить причину и удалить остатки из корпуса: простая замена без проверки может закончиться повторным повреждением.

Как сверить размер

Размер 788 × 17,0 обозначает длину 788 мм и ширину 17,0 мм. Для подбора сопоставьте размерную маркировку снятого ремня с требованиями к трансмиссии конкретного скутера. Кроме длины и ширины, имеют значение профиль и посадка между щеками шкивов. Изношенный ремень становится уже, поэтому измерение старой детали штангенциркулем помогает оценить износ, но не заменяет проверку её первоначального типоразмера.

Одного совпадения названия скутера недостаточно: учитывайте исполнение установленной трансмиссии, особенно если вариатор или ведомый шкив уже меняли. Проверяйте длину по одинаковому способу её обозначения у производителя. Слишком узкий ремень меняет положение в шкивах и диапазон передаточных отношений. Неверная длина может нарушить трогание и натяжение, а неподходящий профиль — вызвать проскальзывание, нагрев и быстрый износ боковин.

Особенности установки

Замену выполняют при заглушённом двигателе после остывания трансмиссии. После снятия крышки убирают ременную пыль и осматривают рабочие поверхности шкивов, ролики и направляющие вариатора. Детали с выработкой или повреждениями меняют по результатам осмотра; попадание масла устраняют до сборки. Ремень и поверхности, с которыми он соприкасается, должны оставаться чистыми и сухими: смазка здесь вызывает скольжение.

При монтаже ремень утапливают между щеками ведомого шкива, чтобы получить слабину у ведущего и не зажать его при затяжке крепления вариатора. Не натягивайте ремень отвёрткой и не перегибайте с усилием. Если на самом ремне есть стрелка направления, соблюдайте её. Крепёж затягивают с моментом, указанным для скутера, применяя подходящий фиксатор шкива. До запуска проверяют посадку ремня и собирают защитный кожух. Первую проверку проводят без резкой нагрузки, обращая внимание на плавность трогания и посторонние звуки.
