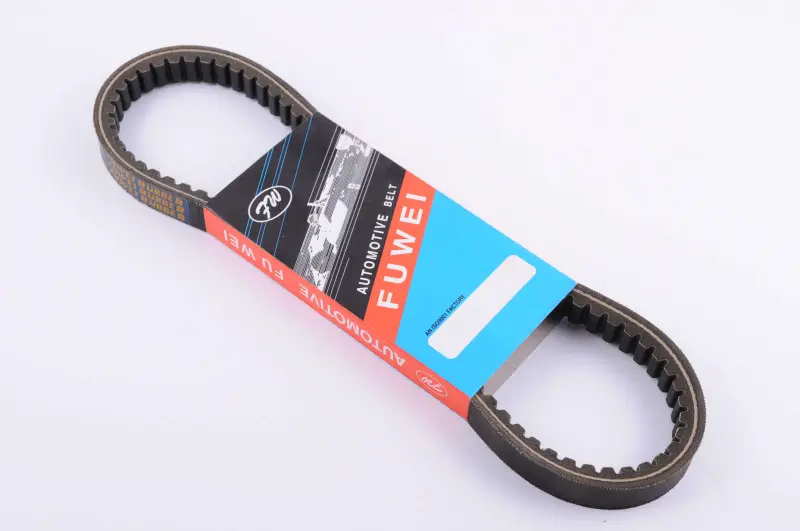

Ремень вариатора 668 × 16,8 Suzuki AD50 AMG

Ремень вариатора 668 × 16,8 для Suzuki AD50 передаёт вращение от ведущего шкива к ведомому в трансмиссии скутера. По мере изменения оборотов ремень перемещается между щеками шкивов, позволяя вариатору менять передаточное отношение. От его состояния и правильного подбора зависят трогание с места и разгон. Обозначение товара — AMG.

Конструкция и работа

Ремень выполнен в виде замкнутой петли с поперечными вырезами на внутренней стороне. Такая форма позволяет ему изгибаться при прохождении шкивов. Усилие передаётся через контакт боковых поверхностей с их щеками; внутренние выступы не работают как зубья цепной передачи. Поэтому при проверке состояния обращают внимание не только на целостность петли, но и на износ боковин.

Когда требуется замена

Поводом для замены служат трещины между внутренними выступами, расслоение, надрывы кромок, выкрашивание участков и выступающие нити. По мере износа ремень становится уже и меняет своё положение в шкивах. Скутер может хуже разгоняться, двигаться рывками или набирать обороты без привычного увеличения скорости. Эти признаки требуют осмотра трансмиссии: похожие симптомы возможны и при неисправности вариатора или сцепления.

Следы перегрева, блестящие затёртые боковины и неравномерный износ помогают найти причину преждевременной замены. Вместе с ремнём стоит проверить рабочие поверхности шкивов, ролики и направляющие вариатора. Задиры, перекос или заедание подвижных частей могут быстро повредить новый ремень. Если внутрь попали масло или смазка, сначала устраняют источник загрязнения.

Что сверить при подборе

Сопоставьте обозначение 668 × 16,8 с маркировкой снятого ремня и требованиями к установленной трансмиссии. Учитывайте профиль ремня и конструкцию шкивов, особенно если вариатор раньше меняли. Совпадение только одного числа недостаточно: отличающийся размер меняет положение ремня и диапазон работы передачи. Изношенный ремень уже потерял часть ширины, поэтому его замер не заменяет проверку маркировки.

Слишком короткий или длинный ремень может мешать нормальному ходу шкивов, а неподходящая ширина — нарушать работу вариатора при старте и разгоне. Нельзя компенсировать ошибку подбора случайными шайбами или изменением сборки шкива. Если надпись на старом ремне стёрлась, ориентиром служат требования изготовителя техники к установленному вариатору.

Особенности установки

Замену выполняют при остановленном и остывшем двигателе. После снятия крышки очищают отсек от пыли и остатков изношенного ремня. Чтобы надеть новый ремень без чрезмерного усилия, разводят щеки ведомого шкива и утапливают его между ними. Ремень не поддевают острым инструментом, не перекручивают и не смазывают его контактные поверхности.

При сборке ремень не должен быть зажат между щеками ведущего шкива так, чтобы мешать правильной затяжке крепления. Порядок сборки и момент затяжки берут из руководства к технике. Проверяют посадку ремня и свободное движение передачи вручную, затем устанавливают крышку. Первую проверку проводят без резкого разгона: рывки, посторонний шум или запах перегрева требуют остановки и повторного осмотра.
