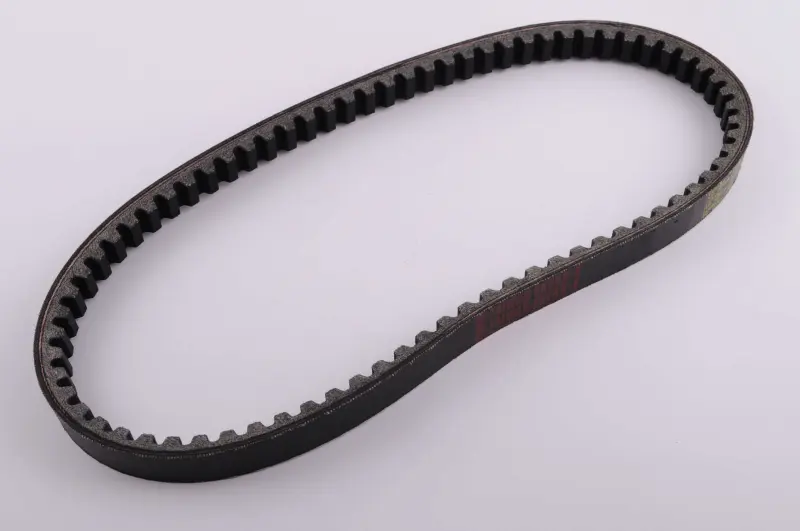

Ремень вариатора 666 × 16,8 Suzuki AD50 AMG

Ремень вариатора 666 × 16,8 для Suzuki AD50 передаёт вращение между ведущим и ведомым шкивами скутера. От его состояния зависит, насколько ровно трансмиссия подхватывает нагрузку при трогании и разгоне. Ремень работает на меняющемся диаметре шкивов: по мере их сближения и расхождения перемещается по рабочим поверхностям и участвует в плавном изменении передаточного отношения.

Конструкция и работа

Это замкнутый ремень с поперечными вырезами на внутренней стороне. Такая форма позволяет ему огибать шкивы при постоянном изгибе. Усилие передаётся через контакт боковых поверхностей ремня со щеками шкивов, поэтому при подборе важны не только длина, но и ширина с профилем. Обозначение размера — 666 × 16,8; при сравнении с другим ремнём учитывайте принятый производителем способ указания длины.

Когда требуется замена

Повод осмотреть ремень — рывки при старте, ухудшение разгона, рост оборотов без привычного набора скорости или запах перегрева из трансмиссии. Эти признаки могут быть связаны и с другими деталями вариатора, поэтому одного изменения поведения скутера недостаточно для вывода. На снятом ремне проверяют трещины у основания вырезов, расслоение, повреждения кромок, оголение корда и неравномерную выработку боковин.

По мере износа ремень становится уже и иначе располагается между щеками шкивов. Даже без разрыва это может изменить работу передачи. Ремень с глубокими трещинами, отслоениями или повреждённым кордом заменяют. Новый также нужен после обрыва, но сначала стоит найти причину: заклинивание, перекос, повреждение поверхности шкива или попадание масла способны быстро испортить и следующую деталь.

Что сверить при подборе

Сопоставьте обозначение 666 × 16,8 с маркировкой снятого ремня и требованиями к установленной трансмиссии. Проверьте профиль и ширину, а также убедитесь, что вариатор не заменён на узел с другими требованиями к ремню. Измерение старой детали полезно для оценки износа, но её уменьшившуюся ширину нельзя принимать за размер нового изделия. Если маркировка стёрлась, ориентируйтесь на документацию к трансмиссии.

Слишком длинный или короткий ремень меняет посадку на шкивах и диапазон работы вариатора. Ошибка по ширине либо профилю может привести к проскальзыванию, перегреву и ускоренному износу. Подбирать ремень только по сходству формы или по тому, что он помещается под крышкой, недостаточно.

Установка и проверка

Замену выполняют на заглушённом двигателе. После снятия крышки удаляют ременную пыль и осматривают щеки шкивов на задиры, канавки и следы перегрева. Заодно проверяют состояние роликов и направляющих вариатора; изношенные детали меняют по результатам осмотра. Рабочие поверхности шкивов и ремня должны оставаться чистыми и сухими, без масла и смазки.

При сборке ремень утапливают между щеками ведомого шкива, чтобы получить слабину у ведущего и не зажать его при затяжке. Не выворачивайте ремень и не натягивайте его острым инструментом. Если на изделии есть стрелка направления, соблюдайте её. Крепёж затягивают с моментом, предусмотренным для техники. До запуска проверяют посадку ремня и правильность сборки, затем устанавливают крышку. Первую проверку проводят без резких стартов, обращая внимание на рывки, посторонние звуки и запах перегрева.
