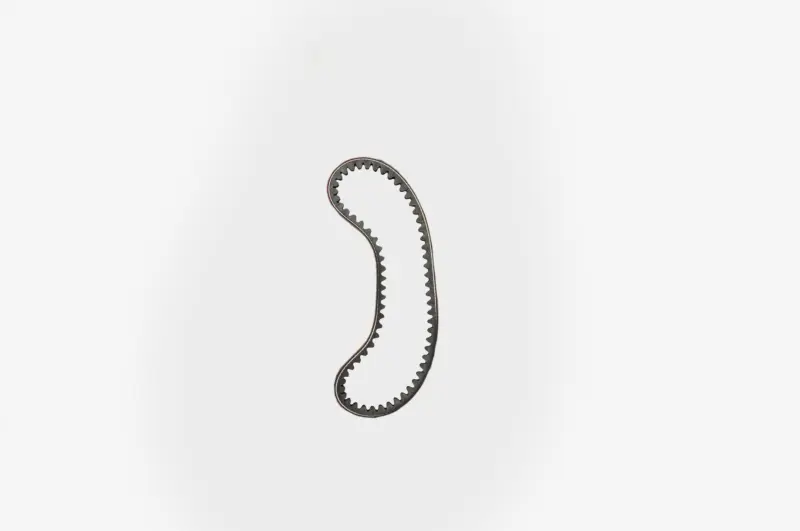

Ремень вариатора 664 × 16,0 Suzuki AD50 AMG

Ремень вариатора 664 × 16,0 для Suzuki AD50 передаёт вращение от ведущего шкива к ведомому в трансмиссии скутера. По мере изменения оборотов ремень перемещается между щеками шкивов, меняя рабочий радиус передачи. От его состояния и правильного подбора зависят плавность трогания и работа вариатора при разгоне. Обозначение AMG сохранено в названии.

Конструкция и работа

Ремень выполнен в виде замкнутой петли с поперечными выемками на внутренней стороне. Такая форма позволяет ему изгибаться при прохождении вокруг шкивов. Усилие передаётся через контакт боковых поверхностей ремня с рабочими поверхностями щёк. Внутренние выступы не требуют совмещения с зубьями шкива, как у зубчатой передачи: при установке важны посадка в канавках и отсутствие перекручивания.

Когда нужна замена

Повод осмотреть ремень — рывки при трогании, проскальзывание и ухудшение разгона, когда обороты двигателя растут, а скорость набирается медленнее обычного. Эти симптомы могут быть связаны и с другими деталями трансмиссии, поэтому решение о замене принимают после осмотра. Трещины у внутренних выемок, расслоение, надрывы кромок и выступающие волокна указывают на повреждение. При износе боковых поверхностей ремень становится уже, и его положение в шкивах меняется.

Что сверить при подборе

Сопоставьте размерное обозначение 664 × 16,0 с маркировкой снятого ремня и требованиями к установленному вариатору. Проверьте профиль и ширину, а также учитывайте, что старый ремень мог заметно износиться. Если измеряете длину самостоятельно, используйте тот же способ измерения, который принят в технической документации: значения по разным линиям ремня нельзя напрямую сравнивать. Одного сходства формы недостаточно для подбора.

Если вариатор или ведомый шкив ранее меняли, ориентируйтесь также на параметры установленной трансмиссии. Слишком узкий ремень садится глубже и меняет диапазон работы передачи. Неподходящая длина может мешать нормальному перемещению между шкивами, вызывать проскальзывание или лишнее натяжение. Ошибку размера нельзя исправить затяжкой крепежа или принудительным растягиванием ремня.

Установка и проверка

Меняют ремень при заглушённом двигателе после остывания трансмиссии. Сняв крышку, удаляют ременную пыль и осматривают рабочие поверхности шкивов: глубокие борозды, заусенцы и следы перегрева способны быстро повредить новую деталь. Заодно проверяют ролики вариатора и направляющие; изношенные детали заменяют по результатам осмотра. Если внутри есть масло, сначала устраняют причину его попадания. Ремень и контактные поверхности шкивов должны оставаться чистыми и сухими.

Ремень укладывают без перегибов и поддевания острым инструментом. При сборке обеспечивают свободную посадку на ведущем шкиве, чтобы не зажать ремень между щеками во время затяжки. Порядок разборки, фиксацию шкивов и момент затяжки крепежа берут из руководства по технике. После сборки проверяют посадку ремня, устанавливают крышку и оценивают плавность трогания. При постороннем шуме или запахе перегрева эксплуатацию прекращают и проверяют установку.
