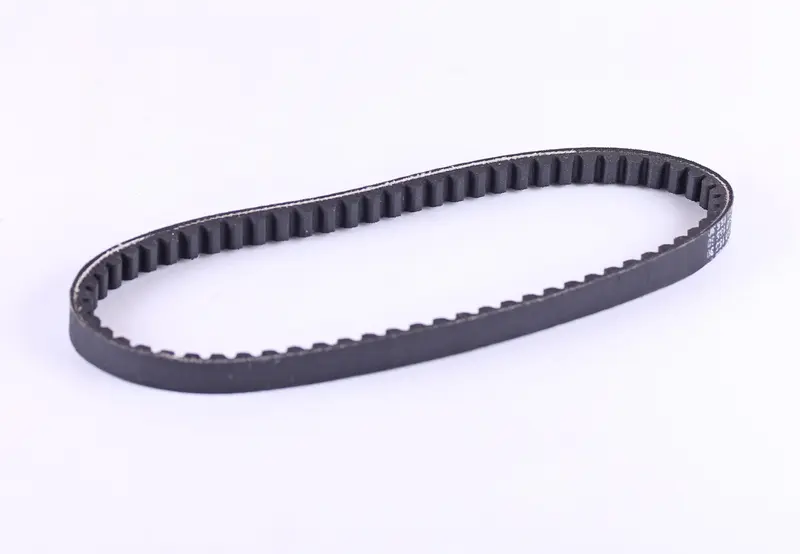

Ремень вариатора 650 × 15,5 Honda DIO OLN

Ремень вариатора 650 × 15,5 Honda DIO OLN передаёт вращение от ведущего шкива к ведомому в трансмиссии скутера. При изменении оборотов ремень перемещается по рабочим поверхностям шкивов, меняя передаточное отношение. От его состояния и правильного подбора зависят плавность трогания и работа привода при разгоне.

Конструкция и работа

Ремень выполнен замкнутым, с поперечными вырезами на внутренней стороне. Такая форма позволяет ему изгибаться при огибании шкивов. Усилие передаётся за счёт контакта боковых поверхностей ремня со щеками шкивов: внутренние выступы не входят в зацепление, как зубья цепи со звездой. Поэтому при подборе имеют значение не только длина, но и ширина с профилем сечения.

Размерное обозначение 650 × 15,5 указывает на номинальную длину 650 мм и ширину 15,5 мм. По мере износа боковых поверхностей ремень становится уже и занимает другое положение между щеками. Это может изменить поведение скутера при старте и ограничить диапазон работы вариатора даже тогда, когда ремень ещё не порвался.

Когда нужна замена

Повод осмотреть ремень — рывки при трогании, пробуксовка, ухудшение разгона или рост оборотов без соответствующего увеличения скорости. При снятой крышке проверяют трещины у основания внутренних вырезов, выкрашивание, расслоение, бахрому по краям и неравномерное истирание боковин. Повреждённый ремень меняют; ждать обрыва не стоит, поскольку он прервёт передачу тяги, а обрывки останутся внутри корпуса трансмиссии.

Что сверить при подборе

Сопоставьте размерную маркировку снятого ремня с обозначением 650 × 15,5 и требованиями к конкретной модификации скутера. Проверьте профиль сечения и допустимую ширину по документации техники. Измерение старого растянутого или сильно стёртого ремня помогает оценить износ, но не заменяет его заводской маркировки. При сравнении длины учитывайте способ её измерения: замер по наружной поверхности и расчётная длина могут отличаться.

Слишком узкий ремень садится глубже между щеками, а неподходящая длина меняет его положение и ход в вариаторе. В результате возможны проскальзывание, перегрев и ускоренный износ. Если прежний ремень быстро разрушился, вместе с ним осмотрите поверхности шкивов на задиры и ступенчатую выработку, а также ролики и направляющие вариатора. Следы масла требуют устранения причины загрязнения, иначе новый ремень тоже будет скользить.

Особенности установки

Замену выполняют на заглушённом и остывшем двигателе. После снятия крышки удаляют ременную пыль и остатки старого ремня, очищают контактные поверхности шкивов. Ремень и рабочие поверхности щёк не смазывают. При разборке шкив удерживают подходящим фиксатором, а крепёж затягивают моментом, указанным для конкретного двигателя.

При сборке ремень утапливают между щеками ведомого шкива, чтобы получить свободный участок у ведущего и не зажать его крепежом вариатора. Не натягивайте ремень отвёрткой через край шкива: так можно повредить кромку и внутреннюю структуру. Если на новом ремне есть стрелка направления, соблюдайте её. До запуска проверьте посадку ремня, правильность сборки и установите крышку; после замены оцените плавность трогания без резкой нагрузки.
