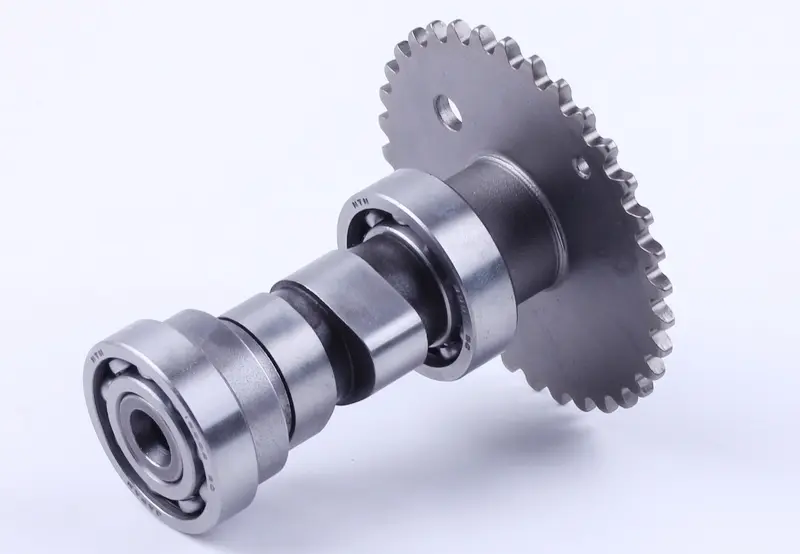

Распредвал ГРМ со звездой 4T GY6 125/150 AMG

Распредвал ГРМ со звездой для четырёхтактного двигателя GY6 125/150 управляет открытием и закрытием клапанов. Он работает в головке цилиндра: цепь вращает звезду, а кулачки вала через коромысла задают движение клапанов. Согласованная работа с коленвалом нужна, чтобы впуск, сжатие, рабочий ход и выпуск происходили в нужной последовательности. В обозначении товара сохранён индекс AMG.

Конструкция и причины замены

Вал имеет два кулачка, зубчатую звезду цепного привода и два шариковых подшипника на опорах. Кулачки воздействуют на впускной и выпускной механизмы, а подшипники поддерживают вращение вала. При подборе имеют значение не только посадочные места: профиль кулачков и положение звезды определяют, как деталь будет работать в конкретной головке цилиндра.

Поводом для проверки распредвала становятся стук в головке, ухудшение тяги и нестабильная работа двигателя. Эти симптомы сами по себе ещё не указывают на неисправность вала: похожие проявления бывают при неверных клапанных зазорах и износе цепного привода. Снятую деталь проверяют на задиры, выкрашивание и заметную выработку кулачков. Подшипники осматривают на люфт, заедание и шероховатое вращение, зубья звезды — на повреждения и неравномерный износ.

Износ контактных поверхностей меняет движение клапанов, а повреждение опор мешает ровному вращению. Частая причина таких дефектов — недостаточная смазка или загрязнение масла. Если старый вал повреждён, при замене нужно проверить подачу масла к головке: установка новой детали без устранения причины может закончиться повторным износом.

Что сверить при подборе

Сопоставьте новый вал со снятым по общей длине, расположению опор, посадочным диаметрам подшипников и форме торцов. Отдельно сравните расположение и профиль кулачков, диаметр звезды, число и форму зубьев, а также её смещение относительно опор. Проверьте расположение отверстий и установочных меток, если они предусмотрены на старой детали. Одного совпадения внешней формы недостаточно: отличия могут помешать посадке в головку или правильной установке фаз.

Ориентируйтесь на обозначение двигателя и конструкцию установленной головки цилиндра. Если головку уже меняли, сравнение со снятым распредвалом особенно полезно. Размеры проверяют измерительным инструментом, а допустимый износ и параметры установки — по документации двигателя. Слишком свободная или тугая посадка не исправляется затяжкой креплений.

Особенности установки

Перед снятием выставляют двигатель в положение, указанное для проверки фаз, и освобождают цепь от натяжения по предусмотренной процедуре. Цепь удерживают от падения внутрь двигателя. При сборке очищают посадочные поверхности, смазывают кулачки и опоры моторным маслом, совмещают метки коленвала и распредвала. Крепления затягивают в установленной последовательности и с моментом, указанным для двигателя.

Одновременно осматривают контактные поверхности коромысел, цепь, направляющие и натяжитель. Изношенные сопряжённые детали могут быстро повредить новый вал. После сборки проверяют клапанные зазоры и работу натяжителя, затем вручную проворачивают коленвал на два полных оборота и повторно сверяют метки. При заедании вращение прекращают. Ошибка фаз способна привести к контакту клапанов с поршнем, поэтому двигатель запускают только после проверки правильности сборки.
