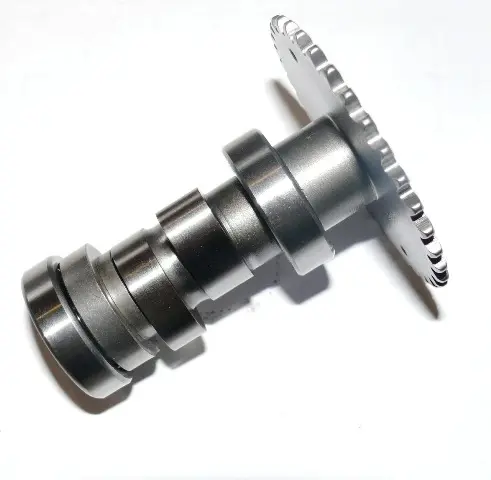

Распредвал ГРМ со звездой 4T GY6 125/150 VDK

Распредвал ГРМ со звездой для четырёхтактного двигателя GY6 125/150 управляет открытием и закрытием клапанов. Он работает в головке цилиндра: цепь вращает звезду, а кулачки вала передают движение клапанному механизму. От состояния кулачков и правильного положения вала относительно коленвала зависит, вовремя ли цилиндр наполняется смесью и освобождается от отработавших газов. Обозначение изделия — VDK.

Конструкция и причины замены

Вал имеет кулачки, цилиндрические посадочные участки и установленную на торце зубчатую звезду привода ГРМ. У этих поверхностей разные задачи: кулачки задают движение клапанов, посадочные участки обеспечивают правильное положение вала, а звезда передаёт вращение от цепи. При подборе важна вся геометрия детали, поэтому совпадения одного общего габарита недостаточно.

Поводом для проверки распредвала становятся стук в головке цилиндра, ухудшение тяги и нестабильная работа двигателя. Сами по себе эти признаки ещё не определяют причину неисправности: похожие симптомы бывают при неверных клапанных зазорах и износе соседних деталей. Вал осматривают на задиры, выкрашивание и выраженную выработку кулачков, повреждения посадочных поверхностей и зубьев звезды. Изношенный профиль кулачка меняет движение клапана; одной регулировкой зазора такой дефект не устранить.

Что сверить при подборе

Сопоставьте снятый распредвал с заменой по общей длине, диаметрам и расположению посадочных участков, форме и положению кулачков. Отдельно проверьте звезду: число зубьев, её расположение относительно вала, геометрию зубьев под цепь и расположение установочных меток. Сверяйте также конструкцию опор и торцов. Деталь должна соответствовать головке цилиндра и приводу ГРМ вашего двигателя; внешнего сходства для этого недостаточно.

Удобно сравнивать детали рядом, сохранив снятый вал до завершения ремонта. Если посадки или расположение звезды отличаются, не пытайтесь компенсировать расхождение затяжкой крепежа или случайными шайбами. Неправильный подбор может вызвать заедание, перекос цепи и нарушение фаз газораспределения. Ошибка в фазах способна привести к контакту клапанов с поршнем.

Установка и проверка

При разборке выставляют двигатель по установочным меткам и сохраняют положение цепи, чтобы она не провалилась внутрь. Сняв распредвал, проверяют коромысла и поверхности, которые соприкасаются с кулачками, состояние опор, цепи, направляющих и натяжителя. Повреждённые сопряжённые детали могут быстро испортить новый вал. Также выясняют причину задиров: недостаток смазки или загрязнение масла нельзя оставлять без внимания.

При сборке рабочие поверхности смазывают моторным маслом, вал устанавливают без усилия и совмещают метки по руководству двигателя. Крепёж опор затягивают в предусмотренной последовательности и с указанным для двигателя моментом, затем приводят натяжитель в рабочее положение и регулируют клапанные зазоры. До запуска коленвал осторожно проворачивают вручную, проверяя свободный ход механизма и повторное совпадение меток. При упоре или заедании запуск откладывают до устранения причины. Уплотнения снятых крышек осматривают и заменяют при повреждении.
