Жгут проводки для мопеда Delta VDK

Жгут проводки для мопеда Delta соединяет электрооборудование и служит для передачи питания и управляющих сигналов между подключёнными устройствами. Его меняют, когда провода повреждены в нескольких местах, изоляция растрескалась, а прежние соединения собраны из множества скруток. Замена жгута помогает восстановить упорядоченную разводку и убрать соединения, которые трудно проверить и закрепить.

Устройство жгута

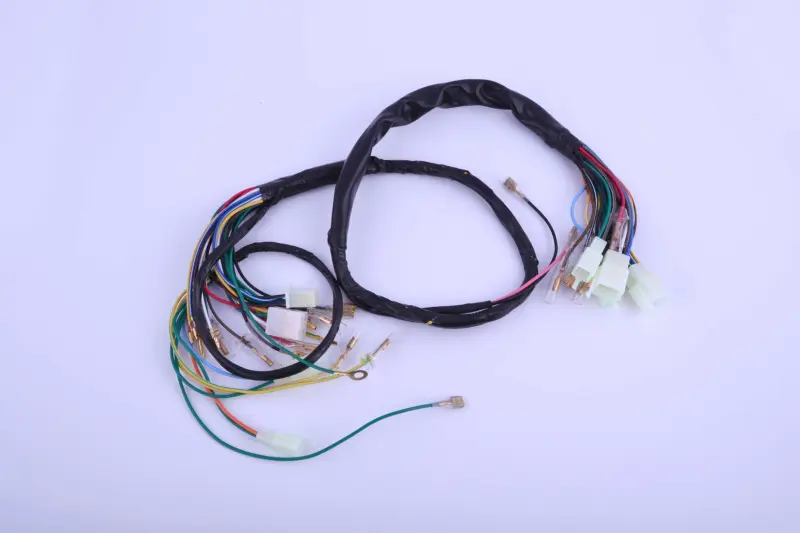

Провода разных цветов собраны в общую чёрную обмотку и разделены на ответвления. На концах расположены светлые колодки и отдельные клеммы; есть кольцевой наконечник. Такая разводка позволяет подвести ответвления к разнесённым по мопеду точкам подключения. При сопоставлении со старой проводкой учитывают не только форму колодок, но и расположение каждого ответвления: от этого зависит, удастся ли проложить жгут без натяжения.

Когда требуется замена

Повод осмотреть проводку — периодическое пропадание контакта, перебои при повороте руля или движении по неровностям, потемневшие клеммы и оплавленные корпуса разъёмов. Частые причины повреждений — трение о раму, пережатие крепежом, натяжение возле рулевой колонки и влага в соединениях. Один неисправный контакт ещё не означает, что нужно менять весь жгут: сначала определяют место повреждения. Если изоляция пересохла на нескольких участках или проводка сильно переделана, замена в сборе упрощает восстановление соединений.

Что сверить при подборе

Сравните снятый жгут с заменой по количеству ответвлений, их длине и расположению выходов. Проверьте форму разъёмов, число гнёзд, защёлки, тип отдельных наконечников и фактическое размещение контактов в колодках. Пустые гнёзда тоже имеют значение. Одинаковый корпус разъёма не означает одинаковую распиновку, а цвет изоляции служит лишь дополнительным ориентиром. Назначение проводов сверяют со схемой конкретного мопеда и подключаемым оборудованием.

Учитывайте прежние изменения электрики: заменённые приборы или переделанные разъёмы могут потребовать восстановления штатных соединений. Жгут должен доходить до точек подключения по предусмотренному маршруту, с запасом на движение руля и без петель возле горячих деталей. Ошибка в распиновке может вызвать отказ оборудования, короткое замыкание и перегрев проводов, даже если все колодки удалось состыковать.

Особенности установки

Работу начинают с выключенного зажигания и отключённого аккумулятора, если он установлен. До снятия старой проводки отмечают соединения и маршрут укладки. Новый жгут сначала раскладывают по месту и проверяют, свободно ли двигается руль от упора до упора. Затем подключают проверенные разъёмы и закрепляют проводку так, чтобы обмотка не касалась острых кромок, не попадала под крепёж и не прижималась к нагревающимся частям.

Одновременно осматривают ответные колодки, точки соединения с массой, держатель предохранителя и крепления жгута. Подгоревшие или разболтанные контакты устраняют: новая проводка не исправит плохое соединение со стороны прибора. Перед подачей питания проверяют правильность подключения и отсутствие замыкания на массу там, где его быть не должно. После сборки проверяют работу подключённых потребителей и отсутствие натяжения проводов при повороте руля.
