Цилиндро-поршневая группа (ЦПГ) Suzuki AD 65 Ø44, p-10 AMG

Цилиндро-поршневая группа Suzuki AD 65 Ø44, p-10 AMG — комплект для замены цилиндра и поршня двигателя скутера. Цилиндр направляет движение поршня, а поршневые кольца уплотняют зазор между ним и стенкой цилиндра, помогая сохранять компрессию. От состояния этих деталей зависят запуск, тяга и способность двигателя устойчиво работать под нагрузкой.

Конструкция и состав

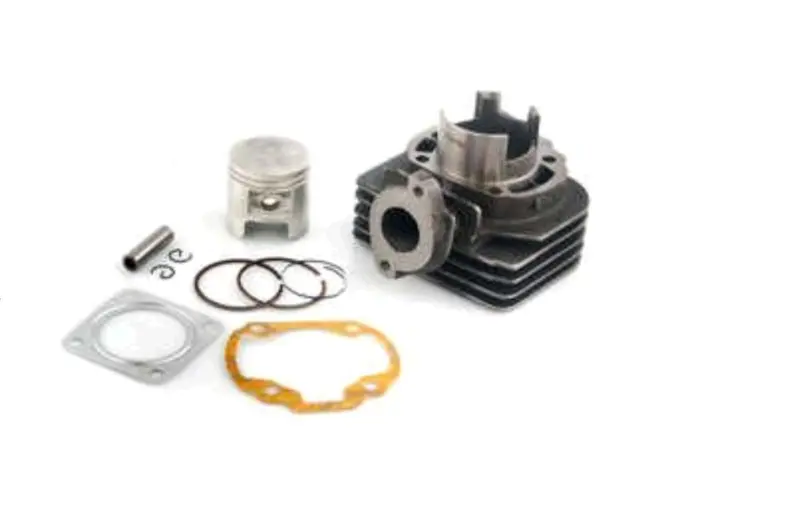

В комплект входят цилиндр с наружными рёбрами охлаждения, поршень, поршневые кольца, палец, стопорные кольца пальца и прокладки. Рёбра увеличивают поверхность отвода тепла. Палец соединяет поршень с шатуном, а стопорные кольца удерживают его от бокового смещения. Прокладки уплотняют стыки при сборке цилиндра.

Обозначение Ø44 соответствует диаметру 44 мм. Маркировки p-10 и AMG сохраняются в обозначении комплекта. При подборе одной величины диаметра недостаточно: цилиндр должен подходить по посадке, креплению и расположению каналов, а поршень — по геометрии и соединению с шатуном.

Когда требуется замена

Повод проверить ЦПГ — снижение компрессии, затруднённый запуск, потеря тяги и посторонний стук со стороны цилиндра. При разборке обращают внимание на задиры, следы прихвата, повреждения поршня и состояние канавок колец. Такие симптомы могут иметь разные причины, поэтому решение о замене принимают после осмотра и измерений. Если изношен сам цилиндр, установка одних новых колец может не восстановить нормальное уплотнение.

Что сверить со снятыми деталями

Проверьте обозначение двигателя и размеры прежней поршневой. Сравните посадочную часть цилиндра, высоту, расположение отверстий под крепёж, форму каналов и присоединение выпускного патрубка. Прокладки должны совпадать с привалочными поверхностями и не перекрывать проходные отверстия. Несовпадение этих элементов мешает правильной сборке и работе двигателя.

У поршня сверяют диаметр, общую высоту, положение отверстия под палец, форму днища и юбки. Отдельно проверяют размеры пальца, канавок и колец. Внешне близкие детали могут различаться по посадке: слишком малый зазор повышает риск прихвата при нагреве, слишком большой сопровождается стуком и потерей уплотнения. Рабочие зазоры проверяют измерительным инструментом по требованиям конкретного двигателя.

Особенности установки

До сборки выясняют причину повреждения прежней ЦПГ. Перегрев, недостаток смазки или попадание абразива способны быстро повредить новый комплект. Одновременно осматривают соединение шатуна с поршневым пальцем, состояние сопрягаемых поверхностей и резьбы крепежа. Остатки старых прокладок удаляют аккуратно, не царапая плоскости и не допуская попадания мусора внутрь двигателя.

Поршень и кольца устанавливают с правильной ориентацией, проверяют положение замков и надёжную посадку стопоров пальца. Трущиеся поверхности смазывают подходящим для двигателя маслом. Цилиндр надевают без усилия, чтобы не сломать кольца; крепёж затягивают в предусмотренной последовательности с установленным для двигателя моментом. После сборки проверяют свободное движение поршня и герметичность стыков, а первоначальную работу проводят с соблюдением режима обкатки.
