Цилиндро-поршневая группа (ЦПГ) Suzuki AD 50 (Ø41, p-10) SEE (#VDK)

Цилиндро-поршневая группа SEE для Suzuki AD 50 предназначена для замены изношенных цилиндра и поршня двигателя. Обозначения размера — Ø41, p-10. Цилиндр направляет движение поршня, а кольца уплотняют зазор между ним и стенкой цилиндра. От состояния этих поверхностей зависят компрессия, запуск и способность двигателя развивать тягу под нагрузкой.

Состав и конструкция

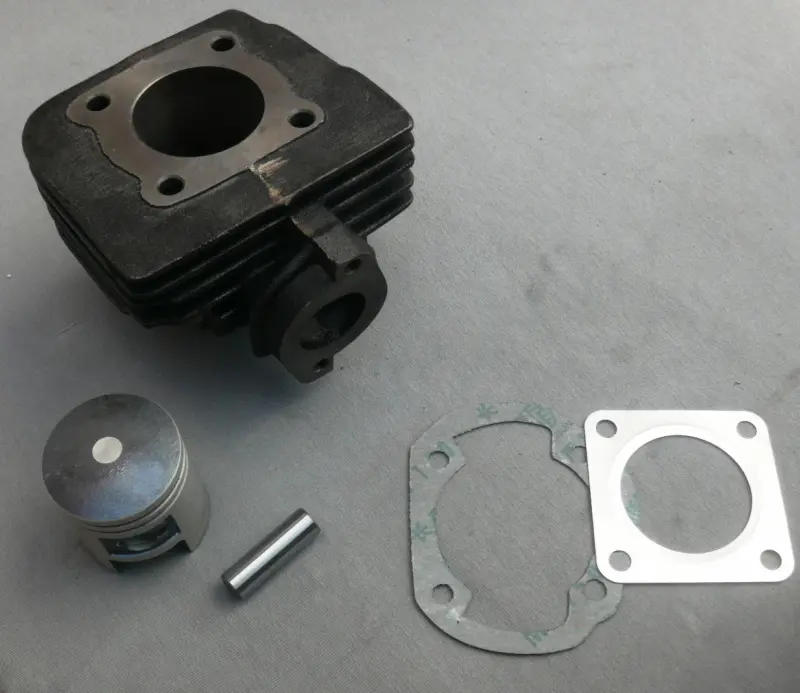

В набор входят цилиндр с наружными рёбрами, поршень с кольцами, поршневой палец и две прокладки. Рёбра увеличивают поверхность отдачи тепла. На цилиндре предусмотрены крепёжные отверстия и боковой фланец; их расположение нужно сопоставить со снятым цилиндром. Палец соединяет поршень с шатуном, а прокладки уплотняют сопряжения при сборке.

Замена ЦПГ нужна при повреждении зеркала цилиндра, выраженной выработке, задирах поршня или износе колец. Поводом проверить группу становятся затруднённый запуск, снижение тяги и компрессии, посторонний стук со стороны цилиндра. Эти признаки сами по себе ещё не определяют причину: решение о замене принимают после осмотра и измерений. Новые кольца не устранят глубокие задиры или заметное изменение формы изношенного цилиндра.

Что сверить при подборе

Сравните обозначения Ø41, p-10 с параметрами снятой группы. Одного совпадения диаметра недостаточно: проверьте высоту цилиндра, его посадочную часть, расстояния между крепёжными отверстиями, расположение каналов и форму бокового фланца. Прокладки должны совпадать с привалочными поверхностями и не перекрывать проходные отверстия.

У поршня сопоставьте диаметр, общую высоту, положение отверстия под палец, форму днища и юбки. Отдельно проверьте размеры пальца и его посадку в сопрягаемых деталях. Ошибка в геометрии поршня может изменить его положение в цилиндре и привести к контакту с соседними деталями. Рабочие зазоры проверяют измерительным инструментом по требованиям двигателя: свободное перемещение от руки не заменяет измерения.

Подготовка и установка

Перед разборкой очистите наружную поверхность двигателя, чтобы грязь не попала внутрь. После снятия старой группы осмотрите шатун, подшипник поршневого пальца, головку цилиндра и привалочные плоскости. Остатки прежних прокладок удаляют без повреждения поверхностей. Если обнаружены задиры, сначала выясняют причину перегрева или недостаточной смазки: иначе новая группа может получить такие же повреждения.

При сборке проверьте зазор в замках колец и свободу их движения в канавках. Поршень ориентируют по предусмотренным изготовителем двигателя указаниям, кольца устанавливают с учётом фиксаторов в канавках, если они есть. Рабочие поверхности смазывают подходящим для двигателя маслом. Цилиндр надевают без ударов и чрезмерного усилия, аккуратно сжимая кольца; сопротивление требует проверки их положения.

Фиксацию пальца проверяют до закрытия цилиндра, прокладки устанавливают новые. Крепёж затягивают равномерно, в последовательности и с моментом, указанными для двигателя. После сборки проверяют свободное движение поршня и герметичность соединений. Первые запуски и приработку проводят по требованиям двигателя, без резкого выхода на длительную высокую нагрузку.
