Цилиндро-поршневая группа (ЦПГ) Honda TACT 50 AF16 Ø41 SEE (#VDK)

Цилиндро-поршневая группа SEE для Honda TACT 50 AF16 с обозначением диаметра Ø41 — комплект для замены цилиндра и поршня двигателя скутера. Цилиндр направляет движение поршня, а поршневые кольца уплотняют зазор между ним и стенкой цилиндра. От состояния этих поверхностей зависит сжатие смеси, уверенный запуск и способность двигателя развивать тягу под нагрузкой.

Устройство и причины замены

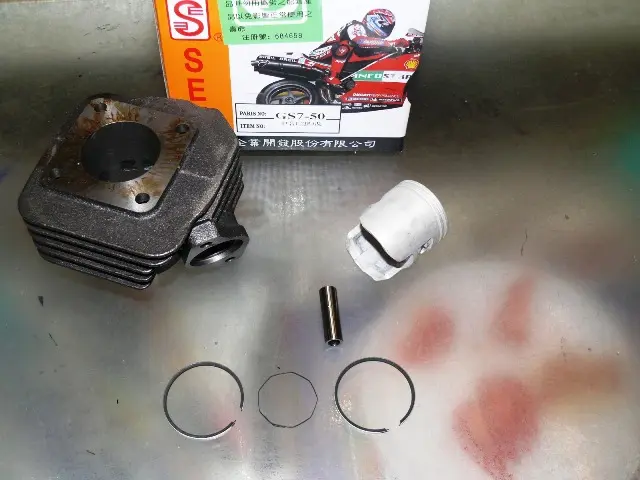

В набор входят цилиндр с наружными рёбрами охлаждения и боковым каналом с фланцем, поршень, поршневой палец, два разрезных кольца и отдельное тонкое кольцо. Рёбра увеличивают поверхность отвода тепла. Палец соединяет поршень с шатуном, позволяя передавать усилие при движении поршня. Кольца должны соответствовать своим канавкам и свободно работать в них: заедание мешает уплотнению и ускоряет износ цилиндра.

Повод проверить ЦПГ — падение компрессии, затруднённый запуск, потеря тяги и посторонний стук со стороны цилиндра. При разборке обращают внимание на задиры, глубокие риски, повреждённые кольца и изношенные канавки поршня. Такие симптомы сами по себе ещё не определяют причину неисправности: решение о замене принимают после осмотра и измерений. Если цилиндр повреждён, установка одних новых колец может не восстановить нормальное уплотнение.

Что сверить при подборе

Обозначение Ø41 означает диаметр 41 мм. При подборе его сопоставляют с размером снятой поршневой, а также проверяют обозначение двигателя. Одного совпадения диаметра недостаточно: цилиндр должен подходить по расположению крепёжных отверстий, посадке в картер, высоте и форме каналов. Отдельно сравнивают боковой фланец и сопряжение с головкой цилиндра.

У поршня проверяют общую высоту, положение отверстия под палец, форму днища и юбки. У пальца сверяют диаметр и длину, у колец — толщину и соответствие канавкам. Ошибка в этих размерах может привести к неправильному положению поршня, повреждению колец или невозможности собрать двигатель. Ориентироваться только на название скутера или сходство старого и нового цилиндра недостаточно.

Особенности установки

Перед сборкой очищают сопрягаемые поверхности, удаляют остатки старых прокладок и проверяют, чтобы внутрь картера не попали загрязнения. Вместе с ЦПГ осматривают головку цилиндра, посадки крепежа, верхнюю головку шатуна и её подшипник. Для сборки подбирают подходящие новые прокладки и исправные стопоры поршневого пальца. Следы перегрева или недостаточной смазки требуют устранить причину повреждения, иначе новая поршневая быстро получит такой же износ.

Поршень устанавливают в направлении, предусмотренном конструкцией двигателя. Кольца размещают в соответствующих канавках, проверяют их зазоры и положение замков относительно фиксирующих штифтов, если они предусмотрены. Рабочие поверхности смазывают подходящим для двигателя маслом. Цилиндр надевают без ударов и перекоса, аккуратно сжимая кольца; крепёж затягивают равномерно с моментом по руководству двигателя. После сборки проверяют свободное движение поршня, а начальную эксплуатацию проводят с соблюдением режима приработки.
