Цилиндро-поршневая группа (ЦПГ) 2T TB 60, Suzuki RUN Ø43 VDK

Цилиндро-поршневая группа 2T TB 60, Suzuki RUN Ø43 VDK предназначена для замены цилиндра и поршня двухтактного двигателя. Обозначение 2T означает двухтактный цикл, Ø43 — диаметр 43 мм. ЦПГ формирует пространство, в котором поршень сжимает смесь и воспринимает давление при её сгорании. От состояния поверхности цилиндра, поршня и колец зависят компрессия, запуск и способность двигателя работать под нагрузкой.

Конструкция и детали группы

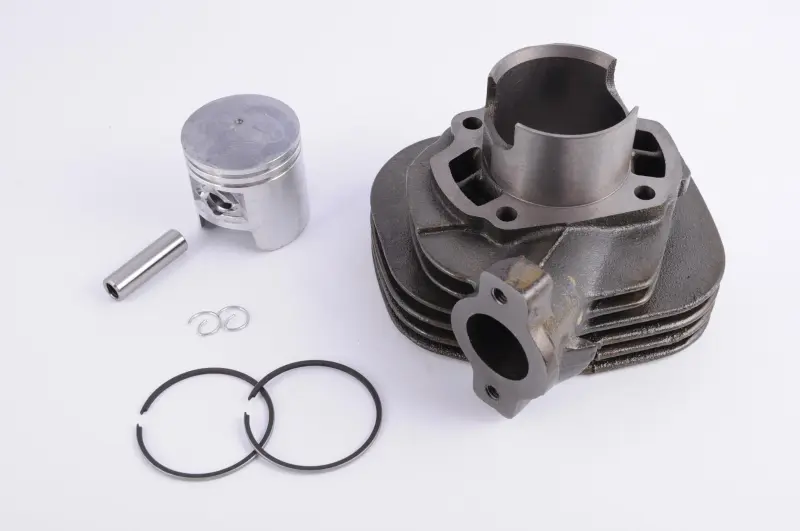

В состав группы входят цилиндр с наружными рёбрами охлаждения, поршень, два поршневых кольца, поршневой палец и два стопорных кольца пальца. На цилиндре предусмотрены крепёжные отверстия и боковой патрубок с фланцем. Рёбра увеличивают поверхность отвода тепла, а кольца уплотняют зазор между поршнем и стенкой цилиндра. Палец соединяет поршень с шатуном, стопоры удерживают его от бокового смещения.

В двухтактном двигателе движение поршня связано с открытием и закрытием окон цилиндра. Поэтому при подборе имеют значение не только диаметр, но и геометрия цилиндра и поршня. Несовпадение окон, высоты или посадочных поверхностей может нарушить работу двигателя даже тогда, когда деталь удаётся закрепить на картере.

Когда требуется замена

Повод проверить ЦПГ — снижение компрессии, затруднённый запуск, потеря тяги и посторонний стук со стороны цилиндра. При разборке обращают внимание на задиры, глубокие риски, следы прихвата, повреждение поршня и износ канавок под кольца. Такие признаки помогают оценить состояние деталей, но одни только трудный запуск или слабая тяга ещё не доказывают необходимость замены всей группы.

Если повреждения возникли после перегрева или недостатка смазки, причину нужно устранить до установки новых деталей. Иначе новая пара цилиндр–поршень может получить те же задиры. Вместе с ЦПГ стоит осмотреть головку цилиндра, сопрягаемые поверхности и подшипник верхней головки шатуна; люфт или повреждение в соединении с пальцем нельзя компенсировать заменой поршня.

Что сверить при подборе

Сравните снятый цилиндр по расположению и расстояниям между крепёжными отверстиями, высоте, посадке в картер и форме фланца патрубка. Отдельно проверьте расположение окон и сопряжение с головкой. Для поршня нужны совпадение диаметра и длины пальца, положения отверстия под него, формы днища и юбки. Кольца должны соответствовать канавкам поршня; одного совпадения диаметра недостаточно.

Особенности установки

При сборке очистите сопрягаемые поверхности от остатков прокладок, не допуская попадания мусора в картер. Подберите новые прокладки под соединения цилиндра и головки, где они предусмотрены конструкцией двигателя. Поршень устанавливают с правильной ориентацией относительно окон, а замки колец располагают по фиксирующим штифтам, если они предусмотрены. Трущиеся поверхности смазывают подходящим для двигателя маслом.

Стопоры пальца должны полностью войти в свои канавки. Цилиндр надевают, аккуратно сжимая кольца: усилием крепежа преодолевать сопротивление нельзя. После сборки проверьте свободное перемещение поршня и затяните крепления в порядке и с моментом, указанными для двигателя. Неверная ориентация поршня, зажатое кольцо или неплотно установленный стопор могут привести к поломке кольца и повреждению цилиндра. Первый запуск и обкатку проводят по требованиям двигателя и установленной ЦПГ.
