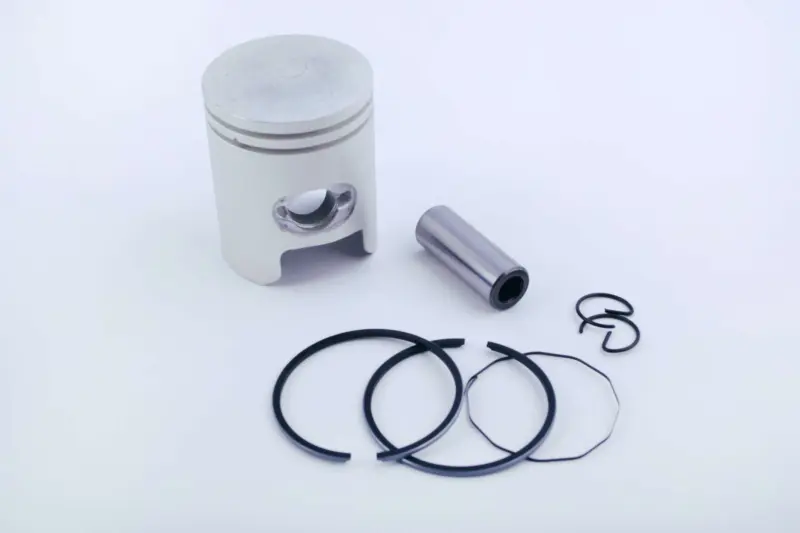

Поршень Honda DIO ZX 50 STD Ø40,00 мм AMG

Поршень Honda DIO ZX 50 STD Ø40,00 мм AMG предназначен для замены изношенного поршня в цилиндре двигателя скутера. Он воспринимает давление газов и передаёт усилие через поршневой палец на шатун. Вместе с кольцами поршень обеспечивает уплотнение в цилиндре, от которого зависят компрессия, запуск и тяга двигателя.

Размер и конструкция

Обозначение STD указывает на стандартный, а не ремонтный размер; указанный диаметр — 40,00 мм. Такой поршень подбирают с учётом фактического состояния цилиндра. Само совпадение номинального диаметра ещё не означает правильный рабочий зазор: изношенный или расточенный цилиндр требует отдельной проверки размеров.

В верхней части поршня расположены канавки для колец, в боковой — отверстие для пальца. Кольца уплотняют зазор между поршнем и стенкой цилиндра, а палец соединяет поршень с шатуном. При подборе важны не только диаметр, но и геометрия юбки, положение отверстия пальца и соответствие колец канавкам.

Когда нужна замена

Поводом проверить поршень служат снижение компрессии, затруднённый запуск, потеря тяги и посторонний стук из цилиндра. Эти признаки сами по себе не определяют неисправную деталь: после разборки оценивают задиры на юбке, состояние канавок, подвижность колец и износ отверстий под палец. Трещины, сколы и следы прихвата требуют выяснить причину повреждения до сборки.

Новый поршень не устранит глубокие задиры или значительную выработку цилиндра. Если причиной повреждения стали перегрев, недостаточная смазка или попадание абразивных частиц, без устранения причины износ может повториться. При разборке стоит осмотреть зеркало цилиндра, палец и подшипник верхней головки шатуна.

Что сверить при подборе

• Размер цилиндра и его износ: измерения выполняют в нескольких сечениях, чтобы выявить овальность и конусность.
• Диаметр и длину пальца, высоту поршня и расстояние от оси пальца до днища — по снятой детали и требованиям двигателя.
• Форму юбки, вырезы и расположение стопоров колец, если они предусмотрены конструкцией.
• Толщину колец и размеры канавок: кольца должны соответствовать поршню и свободно работать в своих посадочных местах.

Особенности установки

Поршень устанавливают в чистый, проверенный цилиндр, соблюдая ориентацию, предусмотренную конструкцией двигателя. До сборки проверяют зазор колец в цилиндре и их посадку в канавках. Кольца разводят только настолько, насколько нужно для установки: чрезмерное раскрытие может привести к поломке. При наличии стопорных штифтов замки колец располагают согласно их положению.

Палец и трущиеся поверхности смазывают подходящим для двигателя маслом. Стопорные кольца пальца должны полностью сесть в канавки; при их установке проём картера закрывают от случайного попадания мелких деталей. Одновременно оценивают необходимость замены поршневых колец и пальца, используют исправные стопоры и заменяют снятые уплотнительные прокладки.

После сборки проверяют свободное движение поршня без заеданий. Слишком малый зазор повышает риск прихвата при нагреве, чрезмерный приводит к стуку и ухудшению уплотнения. Неверная ориентация поршня или колец может повредить цилиндр, поэтому размеры, направление установки и порядок первого запуска сверяют с руководством двигателя.
