Поршень Honda DIO 62 STD Ø43,00 мм HH (#VDK)

Поршень Honda DIO 62 STD Ø43,00 мм HH (#VDK) предназначен для замены изношенного поршня в цилиндре двигателя скутера. Он воспринимает давление газов и через поршневой палец передаёт усилие шатуну. Вместе с кольцами поршень помогает удерживать давление в камере сгорания, поэтому его состояние влияет на компрессию, запуск и тягу двигателя.

Размер и конструкция

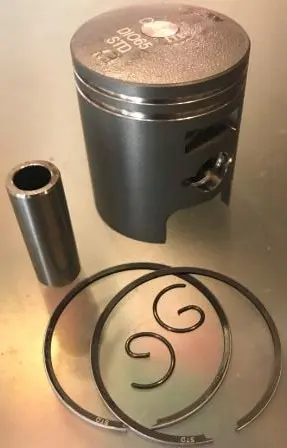

Диаметр указан как 43,00 мм, а STD означает стандартный размер, а не ремонтное увеличение. На днище также нанесена маркировка STD. Такой поршень подбирают под соответствующий цилиндр: одного совпадения обозначения скутера недостаточно. После расточки или при значительном износе цилиндра стандартный размер может не обеспечить нужный зазор.

В верхней части поршня расположены две кольцевые канавки, в боковой стенке есть отверстие под палец и окна, нижний край юбки имеет вырезы. При подборе важны не только диаметр, но и расположение этих элементов. Форма юбки и окон должна соответствовать снятой детали и устройству цилиндра, а кольца — своим канавкам.

Когда требуется замена

Повод проверить поршень — снижение компрессии, затруднённый запуск, потеря тяги или посторонний стук со стороны цилиндра. Эти признаки сами по себе не определяют неисправную деталь: после разборки оценивают задиры на юбке, трещины, состояние днища, износ канавок и отверстий под палец. Повреждённые перемычки между канавками и следы прихвата требуют особенно внимательной проверки цилиндра.

Замена одного поршня не устраняет причину перегрева или недостаточной смазки. Если на снятой детали есть глубокие задиры, нужно выяснить причину повреждения и проверить поверхность цилиндра. Сильно изношенный либо повреждённый цилиндр не позволит восстановить нормальную работу простой установкой нового поршня того же размера.

Что сверить при подборе

Сопоставьте маркировку двигателя и обозначение снятого поршня, затем проверьте диаметр цилиндра измерительным инструментом. Сравните общую высоту поршня, расстояние от оси пальца до днища, диаметр и длину пальца, ширину кольцевых канавок, форму днища, окон и вырезов юбки. При наличии стопоров колец сверяют и их расположение. Рабочий зазор определяют по требованиям конкретного двигателя и результатам измерений, а не только по надписи STD.

Установка и сопутствующие детали

При сборке проверяют поршневые кольца, палец, его посадку в шатуне и стопорные кольца пальца; повреждённые и изношенные детали заменяют. Кольца должны подходить по размерам, свободно размещаться в очищенных канавках и иметь требуемый зазор в замке при проверке в цилиндре. Также осматривают прокладки, которые снимаются при доступе к поршню.

Поршень устанавливают в предусмотренной двигателем ориентации, смазывают трущиеся поверхности и убеждаются, что стопорные кольца пальца полностью вошли в пазы. Цилиндр надевают без ударов и чрезмерного усилия, аккуратно сжимая кольца. Ошибка ориентации, неподходящий размер или неполная фиксация пальца могут привести к поломке колец, задирам и повреждению цилиндра. До запуска проверяют свободное перемещение поршня при ручном проворачивании двигателя.
