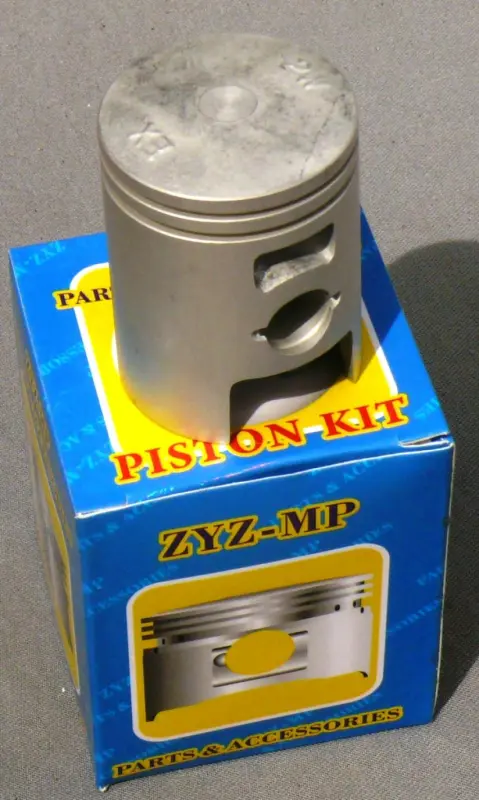

Поршень Honda DIO 50 ремонтный 0,25 (Ø39,25 мм) ZYZ-MP (#VDK)

Ремонтный поршень Honda DIO 50 ZYZ-MP с обозначением 0,25 и диаметром Ø39,25 мм предназначен для замены поршня при восстановлении цилиндро-поршневой группы. Он воспринимает давление газов и через палец передаёт усилие шатуну. Вместе с кольцами поршень обеспечивает сжатие в цилиндре, поэтому его состояние влияет на запуск двигателя, тягу и устойчивость работы.

Размер и конструкция

Обозначение 0,25 указывает на ремонтное увеличение размера на 0,25 мм. Такой поршень подбирают под соответствующий размер цилиндра после измерений и, если требуется, механической обработки. Устанавливать его в цилиндр только потому, что прежний поршень изношен, нельзя: между юбкой и стенкой должен оставаться предусмотренный для двигателя рабочий зазор.

В верхней части расположены кольцевые канавки, в боковой части — отверстие под поршневой палец и окна, а нижний край юбки имеет вырез. При сравнении со снятой деталью учитывают не только диаметр, но и расположение этих элементов. Геометрия поршня должна соответствовать цилиндру и шатуну: одинаковый наружный размер сам по себе ещё не означает взаимозаменяемость.

Когда требуется замена

Поводом проверить поршень становятся снижение компрессии, затруднённый запуск, потеря тяги и посторонний стук со стороны цилиндра. После разборки ищут задиры на юбке, трещины, повреждения днища и износ канавок колец. Такие симптомы могут иметь разные причины, поэтому решение о замене принимают после осмотра и измерений. Новый поршень не устранит овальность цилиндра или глубокие повреждения его стенок.

Что сверить при подборе

Измерьте цилиндр в нескольких сечениях, чтобы оценить износ, овальность и конусность. Сопоставьте ремонтный размер с результатами промера, а у снятого поршня проверьте общую высоту, положение отверстия под палец, размеры пальца, форму юбки и окон. Отдельно сравните число и размеры канавок: кольца должны подходить к поршню и цилиндру по размеру и конструкции.

Окончательный зазор при обработке цилиндра задают по фактическому размеру нового поршня и требованиям ремонтной документации. Слишком тесная посадка может привести к прихвату после прогрева, а чрезмерный зазор — к стуку, ускоренному износу и потере компрессии. Проверять размер только по надписи на старой детали недостаточно: износ меняет её геометрию.

Особенности установки

При сборке проверяют палец, его стопорные кольца, подшипник верхней головки шатуна и состояние цилиндра. Кольца подбирают под ремонтный размер, проверяют их зазор в цилиндре и посадку в канавках. Повреждённые стопоры и уплотнения разобранных соединений заменяют. После механической обработки цилиндр тщательно очищают от абразива и стружки.

Поршень устанавливают в ориентации, предусмотренной конструкцией двигателя, смазывают сопрягаемые поверхности и проверяют фиксацию пальца. При наличии установочных штифтов замки колец совмещают с ними. Цилиндр надевают без ударов и принудительного проталкивания колец. До запуска убеждаются, что механизм проворачивается без заедания; дальнейшую приработку проводят по требованиям к отремонтированному двигателю.
